پکیج تصفیه فاضلاب چیست؟

پکیج تصفیه فاضلاب عبارتست از مجموعه ای از مخازن و تجهیرات که در قالب یک پکیج و باتوجه به نیاز مورد نظر به کارفرما یا مشتری مورد نظر ارائه می شود. هدف از ساخت و ایجاد این پکیج تصفیه انواع مختلف پساب و فاضلاب های مختلف ازجمله فاضلاب های بهداشتی و صنعتی و فاضلاب خاکستری، در فضایی کوچک و با راندمان و هزینه مناسب می باشد.

یک پکیج تصفیه فاضلاب درواقع یک تصفیه خانه کوچک و قابل حمل است که باتوجه به نیازهای مورد نظر می توان مخازن آن را از جنس های مختلف ساخت. این پکیج همانند تصفیه خانه فاضلاب شامل تمام واحدهای تصفیه از جمله واحد پیش تصفیه، واحد تصفیه اولیه و تصفیه ثانویه می باشد، باتوجه به نیاز مورد نظر حتی می توان از واحدهای تصفیه تکمیلی نیز در این پکیج ها استفاده نمود.

تجهیزات مورد استفاده در پکیج های تصفیه فاضلاب

آشغالگیر: اکثر سیستم ها از یک زباله گیر پیش از هر چیز دیگری بهره می‌برند. زباله گیر آشغالها و مواد سنگین را جمع آوری و از ورود چربی و روغن جلوگیری میکند. همچنین صنایع تولید مواد غذایی نیاز دارند تا یک واحد چربی گیر قبل از واحد زباله گیر قرار داشته باشد. در بعضی از سیستم های بزرگتر، یک بخش خرد کننده به نام کمینوتور در ابتدای سیستم وجود دارد که به جای زباله گیر استفاده می شود. به علاوه، بعضی از سیستم ها دارای پمپ های خرد کننده در ابتدای سیستم هستند، که یا در ایستگاه بالابر و یا در مخازن تسریع جریان قرارداده شده است. این آشغالگیرها دهانه ریز بوده و از جنس استنلس استیل میباشند.

ایستگاه پمپاژ: شامل مخزن پلی اتیلنی دو جداره به همراه 2 عدد پمپ مستغرق است.
مخازن تخلیه جریان اغلب برای کاهش موج های جریان و نقاط اوج جریان استفاده می شوند. سیستم های هوادهی گسترده در طول ساعات انجام کارشان، در حالی که میزان جریان کم و ثابت می باشد در مقایسه با زمانی که دارای اختلاف زیاد است دارای عملکرد بهتری می باشند. مخازن یکسان سازی جریان، فاضلاب را به مخزن هوادهی پمپ می کنند و معمولا وسیله ای را برای تنظیم جریان رو به جلو قرار می دهند. این کار با یک دریچه یا یک جعبه کنترل جریان انجام میشود.

پکیج فلزی: پکیج فلزی شامل واحدهای هوادهی، زلالسازی، کلرزنی و ذخیره لجن می باشد. جنس بدنه این پکیج ورق ST37 با پوشش اپوکسی به ضخامت 6 ملیمتر در دیواره و 8میلی متر در کف می باشد. شاسی مخزن از جنس کربن استیل با پوشش اپوکسی می باشد. كليه سطوح در تماس با فاضلاب پس از زنگ زدايي با سه لايه رنگ اپوكسی مخصوص (زينك ريچ و كلتار اپوكسي ) به ضخامت 250 تا 400 میکرون پوشش مي گردند. پوشش خارجی شامل يك لايه زينك ريچ ، يك لايه اپوكسی M.I.O و يك لايه پلي يورتان برای جلوگيری از اشعه U.V می باشد.

سیستم تولید و توزیع هوا: یکی ازمهمترین بخش های تصفیه خانه های فاضلاب که متاسفانه در برخی از موارد با دقت طراحی نمی‌گردد واحدهوادهی می‌باشد. اهمیت این واحد به این شکل می‌باشد که در صورت عدم کافی بودن مقدار اکسیژن در راکتور هوادهی ، فعالیت بیولوژیکی با اختلال انجام میگیرد و نهایتا سیستم دارای راندمان کافی نخواهد شد. همچنین در صورت ازدیاد مقدار اکسیژن در سیستم ، این پارامتر خود به صورت اکسید کننده سبب کاهش مقدار باکتری های مفیددر سیستم می‌گردد. بنابراین تعیین میزان مناسب اکسیژن در راکتور های هوادهی بسیار با اهمیت بوده و حتمن بایستی مهندسی شده انجام گیرد.

شاخصی که با آن میزان کفایت اکسیژن در راکتور هوادهی را نشان میدهند شاخص DO می‌باشد. این شاخص مخفف Dissolved Oxigen می‌باشد.

این واحد شامل دو عدد بلوئر ROOTs و یا Side channel به همراه دیفیوزرهای هوادهی می باشد. لوله کشی های مربوطه نیز گالوانیزه بوده، همچنین مخازن زباله های لجن در سیستم های بزرگتر ارائه می شود تا مکان هایی برای انتقال مستقیم لجن فعال به مخزن و ذخیره آن داشته باشند و آن را برای دفع بعدی توسط کامیون جمع آوری کنند. تمام سیستم های تصفیه فاضلاب با هوادهی گسترده نیاز به دفع دوره ای لجن دارند. این بازه زمانی بستگی به متغیرهایی مانند قدرت فاضلاب، نرخ جریان، زمان ذخیره شده و غیره دارد.

پکیج کلرزن: شامل مخزن آماده سازی محلول دارای شاسی استقرار و میکسر و الکتروموتور، دوزینگ پمپ تزریق با ظرفیت و فشار مناسب ساخت شرکت های معتبر است. بخش ضدعفونی به طور کلی بیشتر در ماه های گرم سال مورد نیاز است، به این دلیل که این احتمال وجود دارد که مردم با پساب تصفیه شده در یک محل دیگر تماس پیدا کنند. کلر به طور کلی به عنوان عامل ضد عفونی کننده استفاده می شود. اکثر سیستم ها از مدل خوراکی قرص کلر استفاده می کنند، اگر چه سیستم های تزریق کلر مایع نیز ممکن است استفاده شود.

برای اطمینان از پاکسازی موجودات پاتوژنی، یک زمان نگهداشت 15 دقیقه ای در مخزن کلر زنی مورد نیاز است. ضدعفونی کردن با اشعه فرابنفش نیز برای فرآیند ضد عفونی استفاده می شود. در اینجا، پساب تصفیه شده از طریق یک سری لامپ هایی که نور را در یک محدوده خاصی از طول موج ماوراء بنفش تولید می کنند عبور می کند. تماس با نور ماوراء بنفش، توانایی بازتولید میکروارگانیسم ها را غیر فعال می کند.

تابلو برق: تابلو برق با قطعات ساخت اروپای غربی می باشد. این تابلو بصورت کاملا اتوماتیک تمام تجهیزات را کنترل می کند.

فیلتر پرس: به منظور آبگیری و خشک کردن لجن مازاد تولیدی از این دستگاه استفاده می شود.

فیلتر شنی: به منظور کاهش کدورت پساب تصفیه شده و افزایش کیفیت آن از فیلتر شنی استفاده می شود. اکثر سیستم های تصفیه فاضلاب امروزه نیاز به فرآیند تصفیه تکمیلی دارند که از آن در مرحله آخر و بعد از واحد ته نشینی ثانویه استفاده می گردد. اغلب از فیلتر شنی کند برای این مرحله استفاده میشود که یک شبکه ایمنی برای به دام انداختن هر گونه جامدات که ممکن است از تصفیه ثانویه باقی مانده باشد به کار میرود. مواد جامد معلق فیلتر شده از این طریق در فاضلاب بسیار کم است (معمولا از 1 الی 12 میلی گرم در لیتر). همچنین مزایایی برای استفاده از نوعی فیلم ثابت در این مرحله نیز وجود دارد که در بعضی شرایط، موجودات خود را به ذرات شن متصل می کنند و شرایط اکسیداسیون و نیتریکاسیون اضافی را فراهم می آورند. سطح فیلتر شنی در نهایت با یک لایه بیوسیلیدها پوشیده می شود که از طریق آن آب دیگر نمی تواند نفوذ کند. با رسیدن به این مرحله، فیلتر باید از خط خارج شود و سپس تخلیه، تمیز و خشک شود.

فیلتر کربنی: به منظور کاهش بار آلی پساب تصفیه شده و افزایش کیفیت و تصفیه پیشرفته پساب تصفیه شده از فیلتر کربنی استفاده می شود. این واحد نیز مانند فیلتر شنی جزو واحدهای تصفیه تکمیلی است و بعد از فرآیندهای تصفیه ثانویه قرار می گیرد.

انواع پکیج تصفیه فاضلاب از نظر جنس مخازن

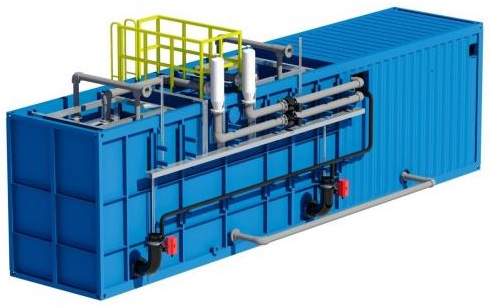

پکیج تصفیه فاضلاب از جنس فلزی

پکیج های فلزی تصفیه فاضلاب انسانی از فولاد ST37 و یا ST52 ساخته می شوند که ورق های دیواره و کف با پروفیل و در برخی از موارد با ناودانی مهار می شوند تا مقاومت سازه ای پکیج را حفظ کنند. پس از اتمام عملیات ساخت تمامی سطوح پکیج سند بلاست می شوند و سپس به وسیله ایرلس (Airless) سه لایه رنگ آمیزی می گردند. در سطوح داخلی سه لایه رنگ به ترتیب زینک ریچ اپوکسی، لایه میانی و کولتار اپوکسی و در سطوح خارجی که در تماس با محیط هستند سه لایه رنگ زینک ریچ اپوکسی، لایه میانی و پلی اورتان زده می شود. پایپینگ پکیج تصفیه فاضلاب از جنس گالوانیزه، پلی اتیلن و پلی پروپیلن میباشد.

پکیج تصفیه فاضلاب از جنس پلی اتیلن

فاضلاب پس از ورود به پکیج، از آشغالگیر عبور کرده و وارد مرحله دانه گیری می شود. سپس توسط پمپ های لجن کش به داخل پکیج تصفیه وارد می شود. پس از ورورد فاضلاب به داخل مخزن، در قسمت هوازی مواد آلی و آلاینده های داخل آن به وسیله میکروارگانیسم ها تجزیه شده و فاضلاب وارد قسمت ته نشینی می شود. پس از ته نشینی بیومس، آب شفاف وارد قسمت کلر زنی می شود. واحد کلر زنی برای ضد عفونی کردن آب و گند زدایی استفاده می شود. از آب تصفیه شده می توان برای مصارفی ازجمله مصارف کشاورزی استفاده نمایید. پکیج های تصفیه فاضلاب پلی اتیلنی در محل هایی که رطوبت بالاست و امکان پوسیدگی فلز زیاد می باشد و یا در محل هایی که نیاز است تا سیستم تصفیه به صورت دفنی اجرا گردد، مورد استفاده قرار می گیرد. سازه پکیج از جنس پلی اتیلن گرید 100 می باشد که به دو صورت کورتیوب و اسپیرال تولید می شود. پایپینگ این پکیج می تواند گالوانیزه، پلی اتیلن و پلی پروپیلن باشد.

پکیج های تصفیه فاضلاب بهداشتی از جنس پلی اتیلن با توجه به افزایش هزینه های ساخت مخازن فلزی، جایگزین مناسبی برای این مخازن میباشند با شرط رعایت اصول طراحی!
مخازن پلی اتیلن بدلیل ارزان بودن متریال نسبت به مخازن فلزی، سبک بودن، مدت زمان ساخت کمتر . مهم تر از همه قابلیت دفن شدن ، امروز به یکی از موضوعات مهم در صنعت تصفیه فاضلاب تبدیل شده است. اما عدم رعایت اصول طراحی در این مخازن باعث شده است که اکثر کاربران این مخازن از عدم کارایی آن گلایه داشته باشند که عمده مشکلات این مخازن به شرح زیر میباشد :

عدم استفاده از هاپر لجن برای بخش ته نشینی
عدم استفاده از کانال سرریز
عدم استفاده از بافل چربی و لجن در بخش ته نشینی
لوله کشی نامناسب برای دیفیوزر
گرفتگی در بخش های ارتباطی واحد ها
عدم امکان استفاده از آشغال گیر در ابتدای مخزن

موارد مذکور نکات بسیار مهم در طراحی مخازن پلی اتیلن به عنوان پکیج تصفیه فاضلاب میباشند که در صورت عدم رعایت، راندمان تصفیه فاضلاب به صفر میرسد.

کارشناسان شرکت آسان پالایش زیست بوم با اتکا به تجربه کافی در زمینه طراحی مخازن پلی اتیلن ، موارد مذکور را هموار رعایت و مفتخر به تحویل پروژه هایی با راندمان بسیار بالا میباشد

پکیج تصفیه فاضلاب از جنس فایبرگلاس

در موقعیت هایی که حساسیت محل تصفیه خانه به دلیل شرایط محیطی بسیار بالاست از پکیج تصفیه فاضلاب از جنس فایبرگلاس استفاده می شود که در برابر تمامی ترکیبات موجود در فاضلاب مقاوم است.

پکیج تصفیه فاضلاب از جنس بتن

در مکانهایی که حجم فاضلاب تولیدی بالاست استفاده از تصفیه خانه بتنی فاضلاب نسبت سایر گزینه ها مقرون به صرفه می باشد. تصفیه خانه های بتنی فاضلاب را می توان به صورت مدفون و هم به صورت سطحی اجرا نمود.

پکیج های تصفیه فاضلاب برای چه صنایعی مناسب می باشد؟

امروزه کاربرد پکیج های تصفیه فاضلاب در تمام صنایع، مکانهای تجاری و مسکونی غیر قابل انکار است. به طور کلی میتوان گفت استفاده از پکیج تصفیه فاضلاب بهداشتی یا صنعتی در مکانها و محلهایی که به شبکه تصفیه فاضلاب سراسری متصل نیستند و یا در آینده دور یا نزدیک نیاز به جابجایی سیستم تصفیه فاضلاب خود خواهند داشت، مانند کارگاههای صنعتی، کارگاههای ساختمانی، شهرکها و مکانهای مسکونی خارج از شهر و غیره بسیار مناسب و مقرون به صرفه است.

کاربرد پکیج تصفیه فاضلاب

این نوع از سیستمهای تصفیه فاضلاب به علت راحتی در نصب و اجرا و قابلیت جابجایی بالا در تمام موارد زیر میتوانند به کار روند:

شهرک ها و مجتمع های مسکونی و انواع مجتمع های اداری.
بیمارستان ها و کلینیکها ، مراکز بهداشتی و درمانی.
صنایع ، کارخانه ها و کارگاههای تولیدی فعال در زمینه های گوناگون.
انواع مراکز تفریحی ، آموزشی و نظامی.
ترمینال های مسافری ، بنادر و فرودگاهها.
هتل ها ، مسافرخانه ها و اقامتگاه های مسافری و گردشگری، استراحتگاههای بین شهری.
تأسیسات و کارگاههای مجاور سدها ، رودخانه ها و چاههای آب.

واحدهای موجود در پکیج تصفیه فاضلاب

پیش تصفیه و تصفیه مقدماتی: این مرحله قبل از تصفیه بیولوژیکی قرار دارد. در این مرحله از تصفیه، حذف انواع مواد که به صورت شناور هستند و یا به راحتی ته نشین میشوند انجام می شود. این بخش شامل آشغالگیر، دانه گیر و یا چربی گیر می باشد که بوسیله آن می توان شن، ماسه، روغن، مواد پلاستیکی کوچک، چربی و روغن و غیره را از فاضلاب حذف نمود. لجن ته نشین شده که به عنوان لجن اوليه شناخته میشود برای تخلیه پمپاژ می شود. در این روش حدود 60 تا 70 درصد مواد جامد معلق حذف می شوند، اما هنوز هم فاضلاب مناسب برای استفاده مجدد نیست، بنابراین سطح بسیار بیشتری از تصفیه مورد نیاز است. پساب تصفیه شده در این مرحله از مخزن اولیه به سیستم تصفیه ثانویه منتقل می شود.

تصفیه ثانویه: پساب تصفیه شده از تصفیه اولیه به مرحله بعدی تصفیه، تحت عنوان “تصفیه ثانویه” که در آن هوادهی و تصفیه زیستی (بایولوژیکی) انجام میشود، پمپاژ می شود. این فرآیند به نام فرآیند لجن فعال شناخته می شود. هنگامی که هوا به مخازن هوادهی توزیع می شود و با پساب ترکیب میشود رشد میکروارگانیسم ها افزایش یافته و مواد آلی تجزیه می شوند. فاضلاب هوادهی شده به داخل یک مخزن ته نشینی به نام زلالساز ثانویه وارد می شود که در آنجا جامدات سنگین ته نشین شده که به عنوان لجن ثانویه شناخته می شوند. بخشی از این لجن دوباره به مخزن هوادهی باز می گردد و باقی مانده آن همراه با لجن اولیه برای پردازش بیشتر به مخزن نگهدارنده لجن اضافه می شوند. تصفیه ثانویه در تصفیه خانه فاضلاب تا 80-90 درصد از BOD را حذف می کند.

تصفیه تکمیلی: سیستمهای پکیج تصفیه فاضلاب معمولا شامل پیش تصفیه یا تصفیه قسمت تکمیلی نیستند. با این حال، در هنگام استفاده مجدد و یا دفع پساب در مسیل، تصفیه تکمیلی بسیار ضروری است. این بخش از تصفیه که به عنوان تصفیه پیشرفته نیز شناخته شده است می تواند به صورت فیزیکی، شیمیایی و یا با استفاده از فرآیندهای بایولوژیکال (زیستی) انجام شود و برای حذف آلاینده هایی که با تصفیه ثانویه و یا اولیه از بین نرفته اند به کار میرود. واحدهای تصفیه تکمیلی شامل استفاده از انواع فیلترهای شنی و کربنی ، میکرو فیلترها به منظور حذف رنگ و بو و مواد معلق، استفاده از سیستم UV یا اُزُن زنی بمنظور حذف کامل آلودگی میکروبی احتمالی، استفاده از فرآیندهای خاصی نظیر A₂O بمنظور حذف نیتروژن و فسفر (درصورت نیاز به حذف نیتروژن و فسفر نیاز به ساخت واحد های بی هوازی و انوکسیک در بخش تصفیه بیولوژیکی خواهد بود) و یا سایر اقدامات دیگر خواهد بود.

فرآیندهای مورد استفاده در پکیج های تصفیه فاضلاب

MBBR فرآیند

فرآیند MBBR) Moving Bed Bio film Reactor) که درواقع فرآیند هوازی رشد چسبیده با مدیای شناور و معلق است، نوعی از فرآیندهای لجن فعال با قابلیت رشد چسبیده (Attached Growth) است که در آن مدیا با وزن مخصوص حدود 0.97 گرم بر سانتیمتر مکعب در راکتور بیولوژیکی لجن فعال به‌صورت شناور قرار می‌گیرد. سیستم هوادهی در این فرآیند به‌صورت عمقی و به روش دیفیوزری بوده و در این سیستم موجب تماس مؤثر فاضلاب با مدیای معلق در مخزن هوادهی می‌شود. مبانی طراحی این فرایندها عمدتا بر اساس تجربه‌های اجرایی کار و نتایج دریافتی از پایلوت ها است.

عملکرد تصفیه به روش MBBR

این سیستم در مقایسه با سایر فرآیندهای لجن فعال دارای انعطاف‌پذیری بالاتری بوده و دارای کارایی و قابلیت‌های بسیار بالایی در تصفیه فاضلاب است. از سوی دیگر فرآیندهای رشد چسبیده با مدیای معلق (تصفیه MBBR) دارای پایداری بالایی بوده و در برابر شوک‌های ناشی از بار آلی و هیدرولیکی وارده مقاومت بیشتری را از خود نشان می دهند. لذا با قرار دادن بسترهای رشد چسبیده در راکتور هوادهی لجن فعال این دو مزیت در یکجا جمع خواهند شد، به این صورت که با قرار گرفتن مدیا در داخل حوضچه هوادهی لجن فعال زیست‌توده بیشتری تشکیل می‌گردد (بدون آنکه سبب افزایش بارگذاری جامدات در حوضچه ته‌نشینی ثانویه باشد).

در این حالت بدون نیاز به افزایش بخش سازه‌ای و تنها با افزایش مدیا و تغییر میزان هوادهی، میزان بارگذاری آلی و هیدرولیکی به واحدهای لجن فعال افزایش می‌یابد. درواقع در این سیستم زیست‌توده متصل به مدیا سبب افزایش راندمان عملکرد پکیج تصفیه فاضلاب می‌گردد. از طرفی با افزایش زیست‌توده، مقاومت فرآیند تصفیه MBBR در برابر شوک‌های بارگذاری آلی و هیدرولیکی افزایش می‌یابد. مهم‌ترین موارد و مشخصات فنی در انتخاب مدیاهای پرکننده شامل جنس بستر، شکل هندسی، ابعاد و دانسیته بستر، مساحت سطح ویژه و هزینه تولید آن‌ها است.

در این فرآیند جریان فاضلاب ورودی شامل مخلوطی از فاضلاب خام و جریان برگشتی است که در نزدیکی از کف راکتور وارد می‌گردد. ورود جریان از کف راکتور سبب غوطه ورشدن و حرکت مدیا می‌گردد. مدیای مورداستفاده در این فرآیند متنوع است و در بازارهای موجود انواع و اقسام مختلفی از مدیاهای غوطه‌ور توسط کارخانه‌های داخلی و خارجی عرضه‌شده است. مدیاهای مورداستفاده ممکن است از گرانول‌های کربن فعال، ذرات سیلیس و مواد پلیمری تشکیل‌شده باشند.

IFAS فرآیند

فرآیند IFAS) Integrated Fixed film Activated Sludge) فرآیند هوازی رشد چسبیده با مدیای ثابت فرآیند که درواقع فرآیند هوازی رشد چسبیده با مدیای ثابت، انواعی از فرآیندهای لجن فعال باقابلیت رشد چسبیده (Attached Growth) هستند که در آن مدیا در راکتور بیولوژیکی لجن فعال به‌صورت ثابت قرار می‌گیرند سیستم هوادهی در این فرآیند که به‌تناسب شرایط محلی و خصوصیات فاضلاب در درون پکیج‌ها استفاده می‌شوند، به‌صورت عمقی و به روش دیفیوزری بوده و در این سیستم موجب تماس مؤثر فاضلاب با مدیاهای ثابت در مخزن هوادهی می‌شود. مبانی طراحی این فرایند عمدتا بر اساس تجربه‌های اجرایی کار و نتایج دریافتی از پایلوت است.

تفاوت این فرآیند با فرآیند MBBR در وجود تأسیسات برگشت لجن در فرآیند IFAS و عدم وجود تأسیسات برگشت لجن در فرآیند MBBR است. در فرآیند IFAS مزایای مربوط به فرآیندهای رشد چسبیده با مدیای ثابت به سایر مزایای لجن فعال در روش هوادهی گسترده اضافه‌شده است که باعث افزایش راندمان میشود.
این سیستم در مقایسه با سایر فرآیندهای لجن فعال دارای انعطاف‌پذیری بالاتری بوده و دارای کارایی قابلیت‌های بسیار بالایی در تصفیه فاضلاب است. از سوی دیگر فرآیندهای رشد چسبیده با مدیای ثابت دارای پایداری بالایی بوده و در برابر شوک‌های ناشی از بار آلی هیدرولیکی وارده مقاومت بیشتری دارند. لذا با قرار دادن بسترهای رشد چسبیده در درون راکتور هوادهی لجن فعال این دو مزیت در یکجا جمع خواهند شد، به این صورت که با قرار گرفتن مدیا در داخل حوضچه هوادهی لجن فعال زیست‌توده بیشتری تشکیل می‌گردد (بدون آنکه سبب افزایش بارگذاری جامدات در حوضچه ته‌نشینی ثانویه باشد). در این حالت بدون نیاز به افزایش بخش سازه‌ای و تنها با افزایش مدیا و تغییر میزان هوادهی میزان بارگذاری آلی و هیدرولیکی به واحدهای لجن فعال افزایش می‌یابد. درواقع در این دستگاه‌ها زیست‌توده متصل به مدیا سبب افزایش راندمان عملکرد تصفیه فاضلاب می‌گردد. از طرفی با افزایش زیست‌توده مقاومت فرآیند در برابر شوک‌های بارگذاری آلی و هیدرولیکی افزایش می‌یابد. راکتور بایوفیلمی در فرآیند IFAS در حالت همراه با برگشت لجن، از دو بخش عمده زیست‌توده معلق و چسبیده تشکیل‌شده است. زیست‌توده معلق با برگشت لجن از حوض ته‌نشینی ثانویه به حوض هوادهی و زیست‌توده چسبیده بر رشد میکروارگانیسم‌ها بر روی مدیا تشکیل می‌شوند.
درواقع بسترهای پرکننده یا اصطلاحاً پکینگ متریال ها، برای فرآیندهای لجن فعال رشد چسبیده، قالب سیستم محسوب می‌گردد. مهم‌ترین موارد و مشخصات فنی در انتخاب مدیاهای پرکننده شامل جنس بستر، شکل هندسی، ابعاد و دانسیته بستر، مساحت سطح ویژه و هزینه تولید آن‌ها است.
نتایج کارکرد این سیستم نیز نشان می‎دهد که استفاده از این فرایند افزایش راندمان تصفیه فاضلاب را به دنبال دارد. به همین دلیل استفاده از این سیستم معمولاً به‌عنوان یکی از گزینه‎های افزایش ظرفیت تصفیه‎خانه‎های فاضلاب بدون توسعه فیزیکی مطرح می‎شود.

EAAS فرآیند

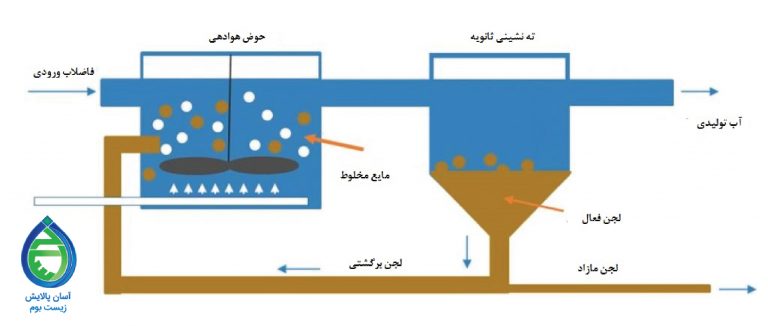

استفاده از فرآیند تصفیه فاضلاب به روش هوادهی گسترده یا (Extended Aeration Activated Sludge) با هدف به حداقل رساندن توليد لجن فعال مازاد، توسعه يافته است و عمدتا برای تاسيسات کوچک از قبيل جوامع کوچک و موسسات دور از شهر قابليت کاربردی زيادی دارد. در اين فرايند به علت طولانی بودن زمان هوادهی و سن لجن (SRT) معمولا مقادير قابل توجهی از بقايای سلولی در پساب خروجی از تصفيه ثانويه وجود خواهد داشت. بنابرين جامدات معلق خروجی (TSS) در مقايسه با اشکال ديگر فرايند لجن فعال نسبتا زياد می باشند. در این فرآیند معمولا قبل از ورود فاضلاب به راکتور هوادهی، از تصفيه مقدماتی (آشغالگيری، دانه گيری و متعادل سازی) استفاده می شود، چرا که اغلب واحدهای هوادهی گسترده فاقد سيستم زلال سازی (ته نشينی اولیه) هستند.

تصفیه فاضلاب به روش هوادهی گسترده یکی از انواع فرايند لجن فعال متعارف مي باشد، با اين تفاوت که نياز به بارگذاري آلي کم و زمان هوادهي طولاني دارد. به دليل SRT بالا (30-20) روز و زمان ماند هيدروليکي حدود ٢۴ ساعت، طراحي تجهيزات هوادهي براساس نيازهاي اختلاط، کنترل ميشود و به وسيله مقدار اکسيژن کنترل نميگردد. اين فرايند به طور گسترده براي طرحهاي پيش ساخته در جوامع کوچک استفاده شده است و در اين طرحها معمولاً زلالساز اوليه استفاده نميشود. همچنين در اين فرايند، زلالساز ثانويه نسبت به زلالسازهاي ثانويه ی متداول، با نرخهای بارگذاري هيدروليکي کمتري طراحی میشوند تا تغييرات زياد دبي فاضلاب در جوامع کوچک را بهتر کنترل کند.

SBR فرآیند

فرایند SBR) SBR: Sequencing Batch Reactor) یا (راکتور ناپیوسته متوالی) یکی از روش های ارتقا یافته ی سیستم های لجن فعال میباشد. این روش همانند سایر روش های لجن فعال جهت تصفیه فاضلاب های بهداشتی به عنوان واحد اصلی و تصفیه فاضلاب های صنعتی به عنوان واحد تکمیلی مورد استفاده قرار میگیرد اساس این روش همانند سایر فرایند های لجن فعال، رشد میکرو ارگانیسم ها درفضای هوازی می باشد. تفاوت روش SBR با سایر فرایند های هوازی این است که مخزن هوادهی، مخزن ته نشینی در واقع با هم ادغام شده و از یک مخزن برای دو هدف مذکور استفاده میگردد. در واقع فرایند SBR متشکل از یک مخزن میباشد که در فاصله های زمانی مشخص به صورت جداگانه فرایند های تجزیه بیولوژیکی و ته نشینی در آن انجام میشود.

در فرايند SBR (راکتور ناپیوسته متوالی) مانند سيستم لجن فعال متعارف، ميزان و دفعات تخليه و دفع لجن را مشخصات فاضلاب خام ورودي به سیستم تعيين مي کند. تخلیه و دفع لجن معمولاً در حين مراحل ته نشيني يا سكون انجام میگیرد.

ویژگی پکج تصفیه فاضلاب به روش SBR:

کاهش حجم قابل توجه در ابعاد دستگاه.
عدم نیاز به سیستم برگشت لجن.
راندمان بالای تصفیه.
قابلیت حذف نیتروژن و فسفات در حد قابل قبول.
کنترل سیستم به صورت دستی، نیمه اتوماتیک و اتوماتیک.

USBF فرآیند

فرآیند لجن فعال با بستر لجن یا USBF) Upflow Sludge Blanket Filtration) از فرآیندهای نوین تصفیه فاضلاب محسوب می‌شود که شکل دیگری از فرآيند لجن فعال متعارف می‌باشد که يك ناحيه بی‌هوازی را با يك زلال‌ساز با بستر لجن رو به بالا ترکیب نموده است. در اين روش فاضلاب وارد بخش بی‌هوازی می‌گردد و در آنجا با لجن بازگشتي از کف مخزن ته‌نشینی ترکیب می‌گردد. پس‌ازاین اختلاط، جريان به‌صورت نهرگونه از قسمت پايين وارد قسمت هوادهي می‌گردد. پس از هوادهي، يك جريان از مخلوط مايع فاضلاب وارد قسمت پايين زلال سازي می‌گردد. در آنجا بستر لجن، لخته‌های لجن را جذب کرده و آب را از فيلتر لجن عبور می‌دهد. پس از جداسازي، آب تميز از روي سطح توسط يك لاندر جمع‌آوری‌شده و از سيستم خارج می‌گردد. جهت تكميل چرخه داخلي، لجن فعال جمع‌آوری‌شده در کف زلال‌ساز به قسمت بی‌هوازی در ورودي بيوراکتور بازگشت داده می‌شود. شکل‌های زیر شماتیک این فرایند می‌باشد.

مزایای فرآیند USBF:

کاهش هزينه سرانه تصفيه: ايده متمرکز نمودن کلیه قسمت‌ها در يك بيوراکتور واحد، تجهيزت اضافي را کاهش داده و نياز به زمين را به حداقل می‌رساند.
راندمان حذف مناسب: در اين فرايند، راندمان بالاي تصفيه سبب می‌گردد که مقدار نيتروژن وفسفر و نيز BOD و TSS در پساب خروجي به کمتر از 10 میلی‌گرم در لیتر برسد.
لجن مازاد کمتر و تثبیت يافته: بارگذاري آلی پايين منجر به سن بيشتر لجن می‌گردد که خود باعث توليد لجن مازاد کمتر و پایدارتر می‌شود. پس از تصفيه پاتوژن‌ها می‌توان از اين لجن مازاد به‌عنوان کود استفاده نمود.
انعطاف هيدروليكي: شكل منشوري يا مخروطي زلال‌ساز نه‌تنها اجازه می‌دهد که ساير فرايندهاي تصفيه در اطراف آن صورت پذيرد، بلكه انعطاف هيدروليكي بسيار مناسبي را ايجاد می‌نماید . تكنولوژي USBF به‌خوبی جریان‌های پيک را در يك حالت خود به خودي کنترل می‌نماید. بدين نحو که با افزايش ميزان جريان، بستر لجن بالاتر رفته و سطح فيلتراسيون بيشتري در مخروط زلال‌ساز ايجاد می‌شود.
طراحي مدولار و قابل‌انعطاف: در هنگام نياز می‌توان برحسب پروژه ظرفيت بهره‌برداری را افزايش داد و به تصفیه‌خانه واحدهايي مشابه اضافه نمود. واحدهاي جديد حتي می‌توانند به قسمت‌های موجود افزوده شوند.

پکیج تصفیه فاضلاب ساخت شرکت آسان پالایش زیست بوم

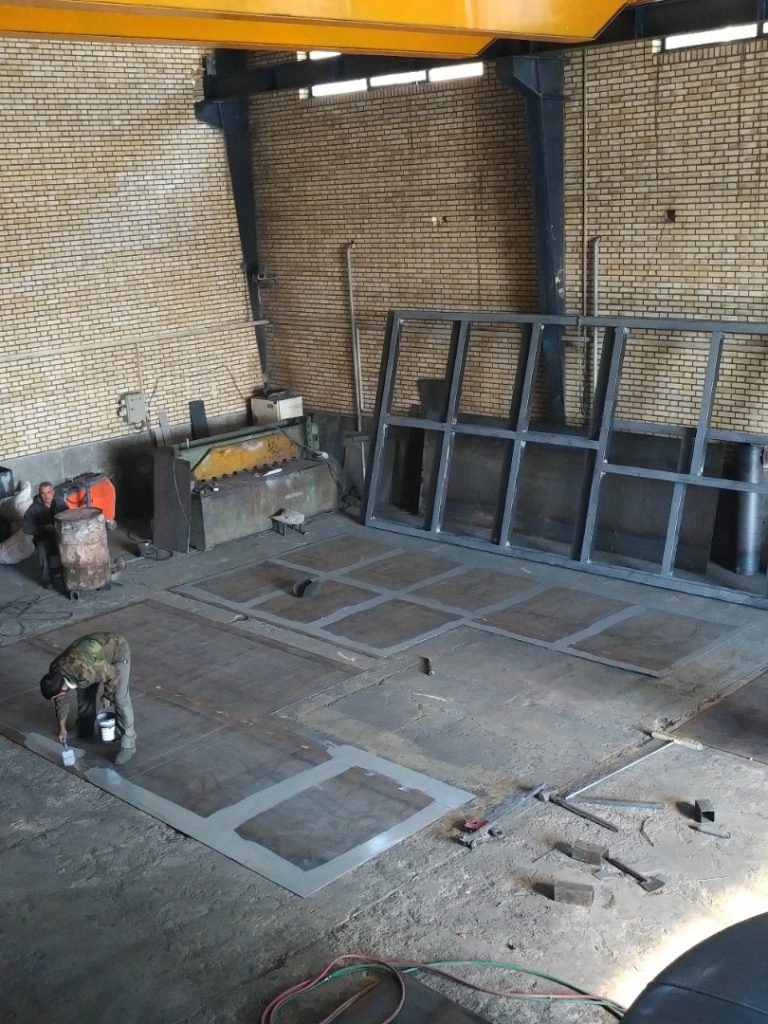

ساخت پکیج تصفیه فاضلاب

مهمترین نکته در ساخت پکیج های تصفیه فاضلاب شناخت کامل از شرایط محیطی تصفیه خانه میباشد. به این معنی که هر اقلیم و هر محل مد نظر کارفرما معمولا شرایط خاص پروژه و نحوه ساخت را تعیین میکند. بنابراین مهمترین مساله انتخاب جنس مخازن ونوع ساختار هندسی آن میباشد که بایستی مد نظر قرار بگیرد. ساخت پکیج تصفیه فاضلاب به این صورت است که در ابتدا ظرفیت و ابعاد مخازن ته‌نشینی، هوادهی، ایستگاه‌های پمپاژ و پمپ‌ها و بلوئرهای موردنیاز برآورد می‌گردد. بعد از محاسبه ظرفیت مخازن متعادل ساز و تصمیم در خصوص این مورد که نوع سازه بدنه سیستم تصفیه فاضلاب بتنی، فلزی، پلی‌اتیلن و یا فایبرگلاس باشد نسبت به سفارش ساخت تولید پکیج تصفیه فاضلاب به یکی از شرکت‌های تولیدکننده پکیج تصفیه فاضلاب می‌توان اقدام نمود. تصمیم در خصوص اینکه بدنه پکیج فلزی باشد یا پلی‌اتیلن و یا سایر انواع جنس‌ها بستگی به میزان سرمایه‌گذاری کارفرما و در وهله بعد میزان فضایی است که کارفرما در اختیار تولیدکننده پکیج تصفیه فاضلاب قرار می‌دهد. فرض مثال پکیج تصفیه فاضلاب پلی‌اتیلن در مناطق جنوب ایران به دلیل اینکه پلی‌اتیلن به‌هیچ‌عنوان زنگ نمی‌زند بیشتر مورداستفاده قرار می‌گیرد. همچنین در شمال کشور نیز اغلب مشاوران و طراحان پکیج تصفیه فاضلاب رأی به تولید پکیج تصفیه فاضلاب با بدنه پلی‌اتیلن می‌دهند.

مخازن پلی اتیلن به دو صورت مخازن کاروگیت-کورتیوپ و مخازن مکعبی مورد استقاده قرار میگرند. مخازن مکعبی از جوش دادن ورق های HDPE100 با ابعاد 2*1 متر ساخته میشوند. در ابعاد بزرگ معمولا مخازن پلی اتیلن مکعبی هزینه ساخت بالایی دارد بنابراین برای مخازن و ظرفیتهای کوچک گزینه ی مناسبتری میباشند.

کلیه مراحل ساخت پکیج های تصفیه فاضلاب همگام با نقشه های تهیه شده در کارگاه انجام میگیرد و کارشناسان دفتری همسو با تکنسین های فنی مستقر در کارگاه نظارت بر ساخت پکیج های تصفیه فاضلاب را دارند.

به‌منظور تهیه نقشه ساخت پکیج تصفیه فاضلاب می‌توانید با دفتر فنی شرکت تماس بگیرید.

شرکت آسان پالایش زیست‌بوم با تکیه‌بر دانش پرسنل و تجربه نیروی انسانی خود مفتخر است پکیج‌های تصفیه فاضلاب با مزایای زیر در اختیار کارفرمایان عزیز قرار دهد:

سهولت در حمل‌ونقل به‌واسطه قابل حمل بودن سیستم تصفیه فاضلاب.
عدم نیاز به اپراتور حرفه‌ای بدین مفهوم که سیستم‌های تصفیه فاضلاب این شرکت طوری طراحی شده است که تماماً بصورت خودکار عملیات خود را انجام می‌دهد و کاربر یا اپراتور صرفاً وظیفه دارد به صدای پمپ‌ها و بلوئر توجه کند که به دلیل نوسانات برق دچار اشکال نگردند.
بهره‌برداری خودکار و پیوسته.
تجهیزات ساده و راهبردی آسان.
کاهش BOD و COD تا 90%.
به دلیل استفاده از ایستگاه پمپاژ، دبی ورودی به پکیج تصفیه فاضلاب پیوسته بوده و این موضوع موجب سهولت در آبگیری و مدیریت لجن سیستم تصفیه فاضلابگردیده است.
هزینه نصب و راه‌اندازی بسیار پایین.
کمترین استفاده از مواد شیمیایی مصرفی به‌واسطه بالا بردن زمان هوادهی و طراحی بهینه پکیج تصفیه فاضلاب
کاهش سطح زمین موردنیاز از طریق استفاده از نوین‌ترین روش‌های تصفیه فاضلاب کشف‌شده در سراسر جهان.
کاهش تعداد واحدهای فرآیندی.
کاهش آرسنیک و ترکیبات فنلی تا 80%.
کاهش بار میکروبی و مواد جامد معلق تا 99%.
قابلیت افزایش ظرفیت بر اساس نیاز مشتری و توسعه.
نیاز به حداقل فضای ممکن جهت نصب و راه‌اندازی.
کاهش روغن و چربی کدورت آب و فلزات سنگین تا 95%.
کاهش هزینه‌های بهره‌برداری و هزینه‌های جاری سیستم تصفیه.
کم‌ترین مشکلات بهره‌برداری در مقایسه با روش‌های شیمیایی و بیولوژیکی.
پکیج تصفیه فاضلاب آسان پالایش زیست بوم به‌صورت پیش‌ساخته بوده و طی کم‌ترین زمان در محل قابل‌نصب و راه‌اندازی است.

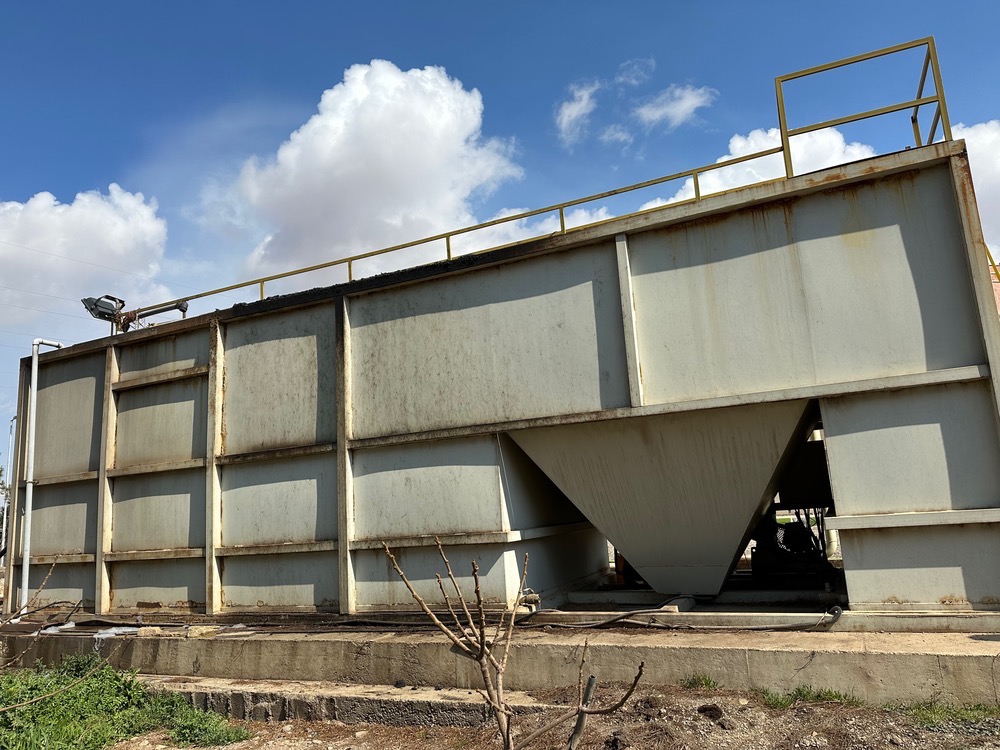

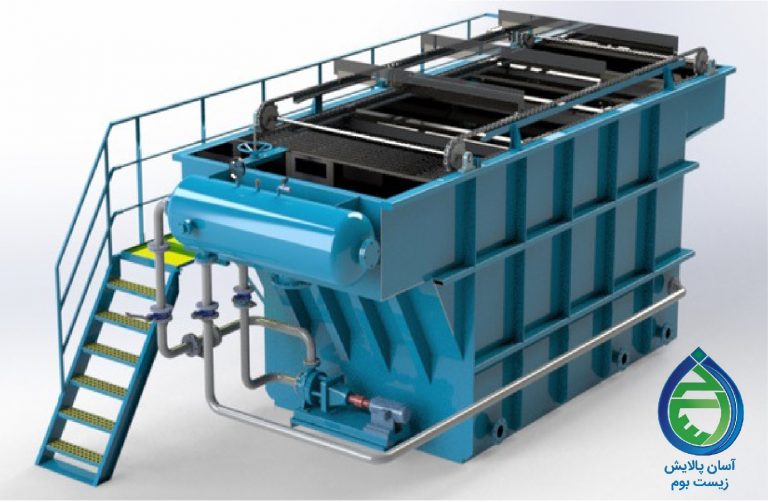

پکیج فلزی ساخت شرکت آسان پالایش:

پکیج تصفیه فاضلاب فلزی آسان پالایش زیست‌بوم یکی از انواع سیستم‌هایی است که دارای جنس بدنه گالوانیزه است. در این مدل تمامی اجزا اصلی بدنه، مخازن ته‌نشینی، آشغال‌گیری، هوادهی، شناورسازی، نردبان، سقف و کف پکیج تصفیه فاضلاب فلزی می‌باشد. جنس دیواره و کف دستگاه‌های تصفیه فاضلاب هوازی فلزی تولیدی شرکت آسان پالایش زیست بوم از ورق‌های فولادی که ضخامت ورق‌های دیواره 6 و 8 میلی‌متر از نوع بریک پلت و ضخامت ورق‌های کف 8 تا 10 میلی‌متر صاف است. لایه داخلی این پکیج ها دارای پوشش زینک ریچ اپوکسی با ضخامت 180 میکرون و لایه خارجی دارای پوشش رنگ روغنی کامل خواهد بود.

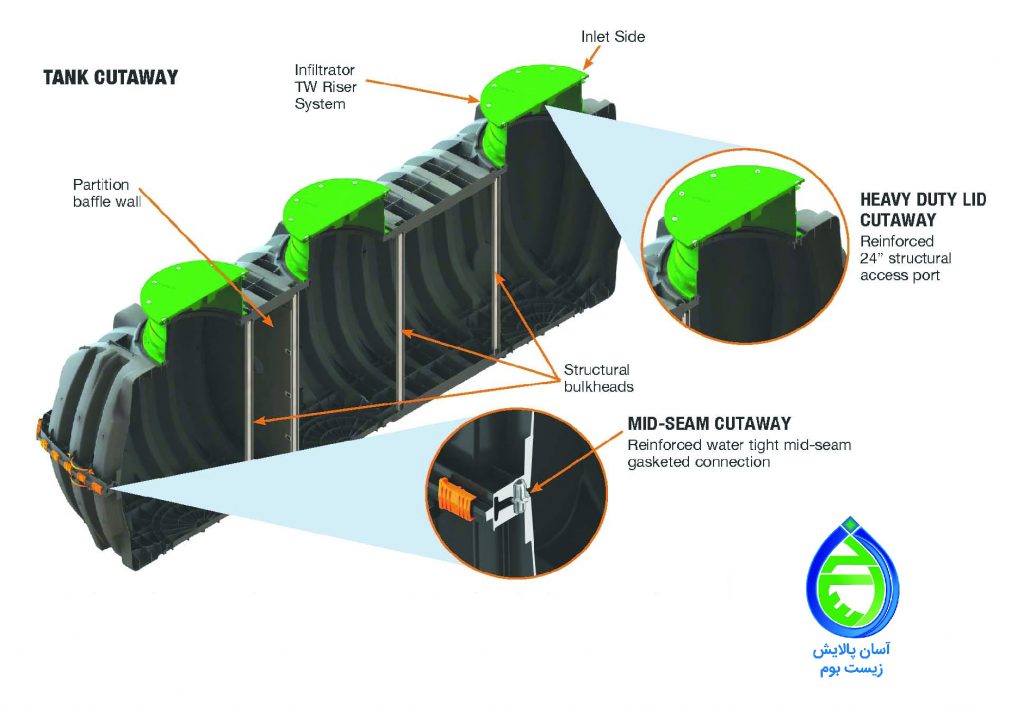

پکیج پلی اتیلنی ساخت شرکت آسان پالایش:

همان‌طور که ذکر شد در صورت درخواست، این شرکت قادر به استفاده از مواد پلی‌اتیلن دوجداره و فایبرگلاس در ساخت مخازن پکیج تصفیه فاضلاب است. با پیشرفت تکنولوژی و تأثیر این پیشرفت در تمامی زوایای زندگی انسان هرروز می‌بایست منتظر نوآوری‌های بشریت بود. در زمینه پکیج‌های تصفیه فاضلاب نیز با ورود مخازن دوجداره با قطرهای بیش از 2.5 متر زمینه فرار از معایب بسیار پکیج‌های فلزی فراهم شد. شاید از بزرگ‌ترین ایرادات سیستم‌های فلزی آماده و پیش‌ساخته بتوان تخریب زودهنگام بدنه و لوله‌کشی‌های آن‌ها را نام برد که در سمتی دیگر با مزایای بسیار زیاد پلی‌اتیلن نتوانست رقابت کند و تا حد زیادی بازار را به رقیب خود باخت. البته سازه استوانه‌ای مخازن پلی‌اتیلن نیز مشکلاتی من‌جمله عدم هوادهی سراسری را با خود یدک می‌کشد.

مزایای پکیج تصفیه فاضلاب پلی‌اتیلنی شرکت آسان پالایش زیست بوم عبارت‌اند از:

بدون مشکلات انتشار بو.
عدم نیاز به بتن و مصالح بنایی.
قابلیت جابجایی و انتقال سریع و کم‌هزینه.
فضای کم اشغالی به دلیل مدفون بودن درون خاک.
تمرکزواحدهای موردنیاز یک سیستم تصفیه در کنار یکدیگر.
قابلیت طراحی پکیج تا ظرفیت1200 مترمکعب در شبانه‌روز.
راندمان بسيار بالا در تصفيه فاضلاب به دلیل نگهداری دمای حاصل از فعالیت باکتری‌ها درون مخازن.
قابليت حمل و جابجايي پكيج حتي پس از نصب و راه‌اندازي جهت استفاده در سایر پروژه‌ها.
سرعت بالا در ساخت، نصب وحداقل زمان جهت ساخت و راه‌اندازی پکیج تصفیه فاضلاب.
هزینه پایین و عمر بالای پکیج تصفیه فاضلاب پلی‌اتیلنی (بیش از 50 سال).
بهره‌برداری و نگهداري ساده و کم‌هزینه و عدم نیاز به انجام هزینه‌های سند بلاست و رنگ‌آمیزیدر مقایسه با پکیج پیش‌ساخته تصفیه فاضلاب فلزی.
بهترین انتخاب برای مناطق با شرایط محیطی مرطوب و خورنده همچون جنوب و شمال کشور.
امکان انتخاب مقطع پکیج به‌صورت دایره‌ای و یا مربع – مستطیل با توجه به نیاز طراحی پروژه و در نظر گرفتن محدودیت‌های جانمایی پروژه.
سبک بودن وزن پکیج تصفیه فاضلاب پلی‌اتیلنی.

قیمت پکیج تصفیه فاضلاب

قیمت پکیج تصفیه فاضلاب به پارامترهای زیر وابسته است:

کیفیت و نوع فاضلاب ورودی به سیستم.
استاندارد موردنظر کارفرما.
دبی فاضلاب تولیدی توسط منبع تولید فاضلاب.
رطوبت محل.
دفنی یا غیر دفنی و بودن مخازن.
میزان فضایی که کارفرما در اختیار قرار می‌دهد.
سایر عوامل.

بعد از انتخاب و تعیین این عوامل مهم‌ترین عامل در تعیین قیمت پکیج تصفیه فاضلاب اعم از جنس بدنه و تجهیزاتی است که در ساخت دستگاه‌های تصفیه فاضلاب مورداستفاده قرار می‌گیرند. در پکیج تصفیه فاضلاب شرکت آسان پالایش زیست بوم الکتروپمپ ها، بلوئرهای هوا، پکیج‌های تزریق مواد شیمیایی، تابلو برق، دیفیوزرهای هوادهی و سایر ملزومات مصرفی از معتبرترین برندهای خارجی خواهد بود. سازه کلی پکیج با توجه به عواملی مانند محل اجرا و شرایط محیطی و ظرفیت در انواع مختلفی مانند بتنی، فلزی، پلی‌اتیلن، کامپوزیتی و غیره وجود دارد. پیشنهاد ما در تمامی موارد بالا استفاده از سازه پلی‌اتیلن در بدنه پکیج فاضلاب و استفاده از تجهیزات برقی اروپایی درون پکیج به همراه تابلو فرمان اشنایدر می باشد.

:برای مطالعه بیشتر به لینک های زیر مراجع نمائید

پکیج تصفیه فاضلاب 1

پکیج تصفیه فاضلاب 2

پکیج تصفیه فاضلاب 3

مراحل اجرای پکیج تصفیه فاضلاب

مرحله اول : ساخت مخازن

مخازن پکیج‌های تصفیه فاضلاب معمولاً از جنس فلز، استیل، پلی‌اتیلن،GRP و بتن می‌باشد. در ظرفیت‌های پایین‌تر از مقدار 500 مترمکعب در شبانه‌روز معمولاً سازه اصلی در کارخانه شرکت تولید و ساخته‌شده و سپس به محل اجرای پروژه منتقل می‌شود. مدت‌زمان ساخت مخازن بستگی به ظرفیت پکیج و جنس مخازن دارد و معمولاً از 5 روز کاری الی 90 روز کاری مدت‌زمان موردنیاز برای ساخت مخازن می‌باشد.

به‌عنوان‌مثال پکیج تصفیه فاضلاب بهدادشی به روش MBBR با ظرفیت 20در مدت‌زمان 8 روز کاری قابل ساخت و ارسال به محل پروژه دارد.

مخازن پلی‌اتیلن معمولاً نسبت به سایر مخازن با سرعت بیشتری قابل‌اجرا بوده لذا یکی از گزینه‌های مناسب برای پروژه‌هایی که محدودیت زمانی دارند، می‌باشند.

مرحله دوم : تأمین تجهیزات جانبی پکیج تصفیه فاضلاب

پکیج تصفیه فاضلاب علاوه بر مخازن، تجهیزات جانبی مانند آشغال‌گیر، بلوئر، پمپ‌های انتقال فاضلاب، سیستم کلریناتور و تابلو برق نیاز دارد.

این مرحله معمولاً مدت‌زمان کمی جهت تأمین دارد .

مرحله سوم : آماده‌سازی محل نصب

این مرحله معمولاً موازی با اجرای مراحل اول و دوم انجام می‌شود و معمولاً توسط خریدار قابل‌اجرا می‌باشد. کلیه نقشه‌های لازم جهت اجرای فرایندهای عمرانی توسط کارشناسان این شرکت به خریدار ارائه می‌گردد و مواردی که تقدیم کارفرما می‌گردد شامل نقشه اجرای فونداسیون، جانمایی، تعیین محل اتاق کنترل و … می‌باشد.

مرحله چهارم: نصب و راه‌اندازی اولیه

در این مرحله کلیه تجهیزات در محل پروژه توسط تکنسین‌های این شرکت نصب و راه‌اندازی اولیه می‌گردد و سپس آبگیری مخازن جهت تست هیدرولیکی آغازشده و پس از گذر از این مرحله راه‌اندازی نهایی آغاز می‌شود. در این مرحله فاضلاب وارد مخزن شده و کارشناسان این شرکت کلیه تنظیم‌های مربوطه را انجام داده و اقدام به آموزش بهره‌برداری می‌کنند.

مرحله پنجم: پشتیبانی اولیه و نهایی

پکیج تصفیه فاضلاب بهداشتی معمولاً پس از مدت سی روز خروجی مناسب داشته لذا در این مدت، کارشناسان این شرکت کلیه پشتیبانی‌های لازم را جهت حصول نتیجه مورد تائید خریدار 24 ساعته ارائه می‌کنند. پس از حصول نتایج اولیه مطلوب، بهره برداری کارفرما از دستگاه اغاز شده و لذا در این مدت گروه پشتیبانی پکیج تصفیه فاضلاب در انتهای دوره های ک ماهه اقدام به کنترل چک لیست های بهره برداری از تصفیه فاضلاب میکند.
