تجهیزات برج خنک کننده مجموعه ای از قطعات مکانیکی، الکتریکی و پلیمری هستند که وظیفه گردش آب، توزیع یکنواخت جریان، انتقال حرارت، هدایت هوا و کنترل عملکرد کولینگ تاور را بر عهده دارند. کیفیت و هماهنگی این تجهیزات تاثیر مستقیمی بر راندمان برج خنک کننده، مصرف انرژی، میزان تبخیر آب، هزینه تعمیرات و طول عمر دستگاه دارد.
در طول زمان، قطعات برج خنک کننده ممکن است به دلیل رسوب آب، خوردگی، تابش نور خورشید، رطوبت بالا، لرزش، فرسودگی مکانیکی یا شرایط نامناسب بهره برداری دچار افت عملکرد شوند. در چنین شرایطی، تعویض به موقع قطعات و استفاده از تجهیزات استاندارد می تواند از توقف سیستم، افزایش دمای آب و آسیب دیدن سایر تجهیزات جلوگیری کند.
در این دسته بندی می توانید انواع لوازم و قطعات برج خنک کننده را بررسی کرده و بر اساس نوع برج، ظرفیت دستگاه، شرایط محیطی و مشخصات فنی پروژه، محصول مناسب را انتخاب کنید. قیمت تجهیزات برج خنک کننده نیز با توجه به جنس، ابعاد، ظرفیت، برند، نوع طراحی و شرایط تولید تعیین می شود.
تجهیزات کولینگ تاور شامل قطعات مختلفی هستند که هر یک نقش مشخصی در فرایند خنک سازی آب دارند. برخی قطعات مانند پکینگ، فن، نازل و قطره گیر به صورت مستقیم در انتقال حرارت و گردش هوا موثر هستند. گروه دیگری از تجهیزات مانند الکتروموتور، گیربکس، شفت، فلوتر و ابزارهای اندازه گیری، وظیفه تامین نیروی محرکه، انتقال قدرت و کنترل عملکرد دستگاه را بر عهده دارند.
انتخاب هر قطعه باید متناسب با مدل برج خنک کننده، شرایط آب، دمای محیط، ظرفیت حرارتی و نوع کاربری انجام شود. استفاده از قطعات نامتناسب می تواند باعث کاهش راندمان، افزایش مصرف انرژی، ایجاد لرزش و فرسودگی سریع سایر اجزای دستگاه شود.

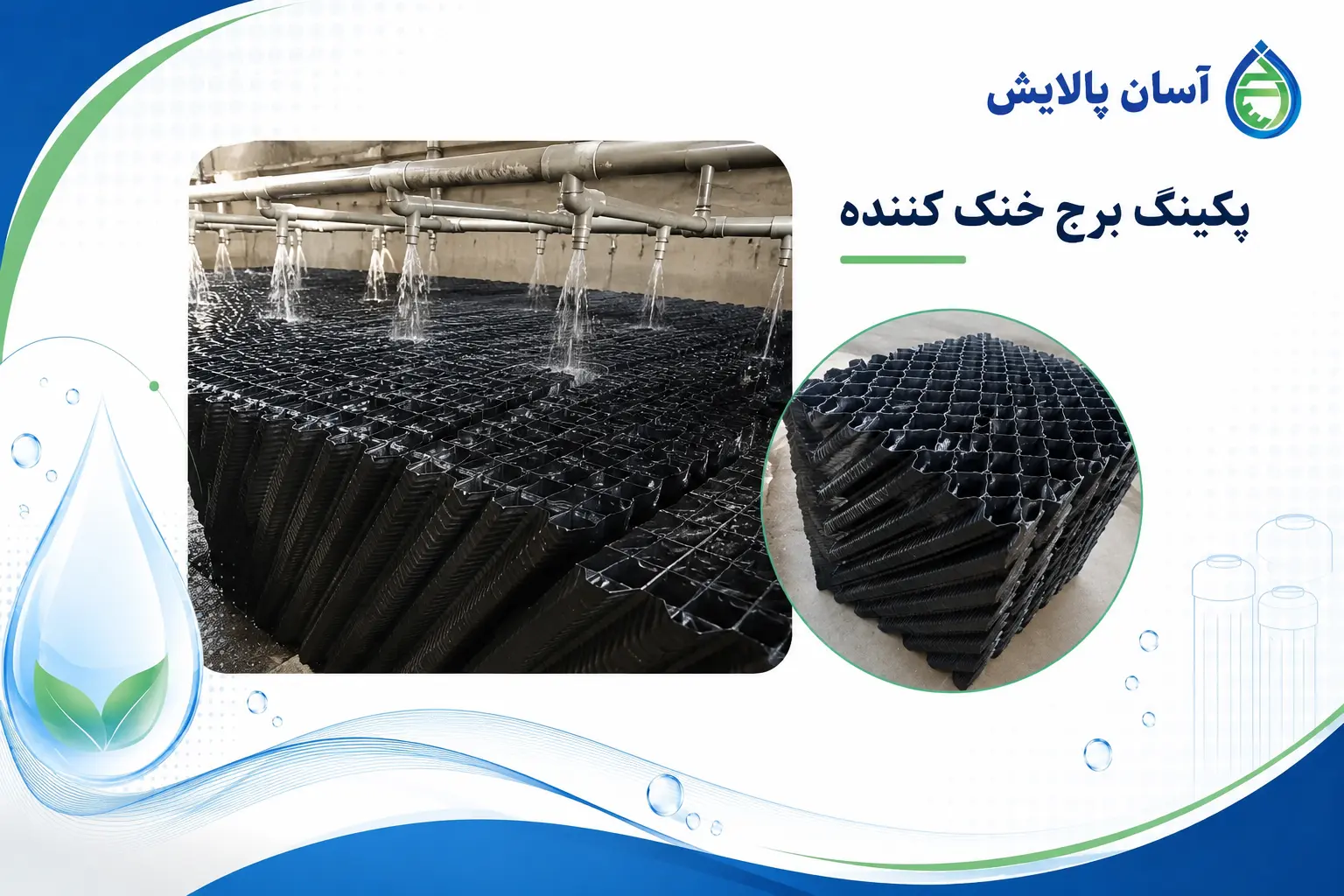

پکینگ برج خنک کننده یکی از مهم ترین اجزای انتقال حرارت در کولینگ تاور است. آب گرم پس از ورود به برج روی سطح پکینگ پخش می شود و با افزایش سطح تماس میان آب و هوا، فرایند تبخیر و خنک سازی با سرعت بیشتری انجام می گیرد.

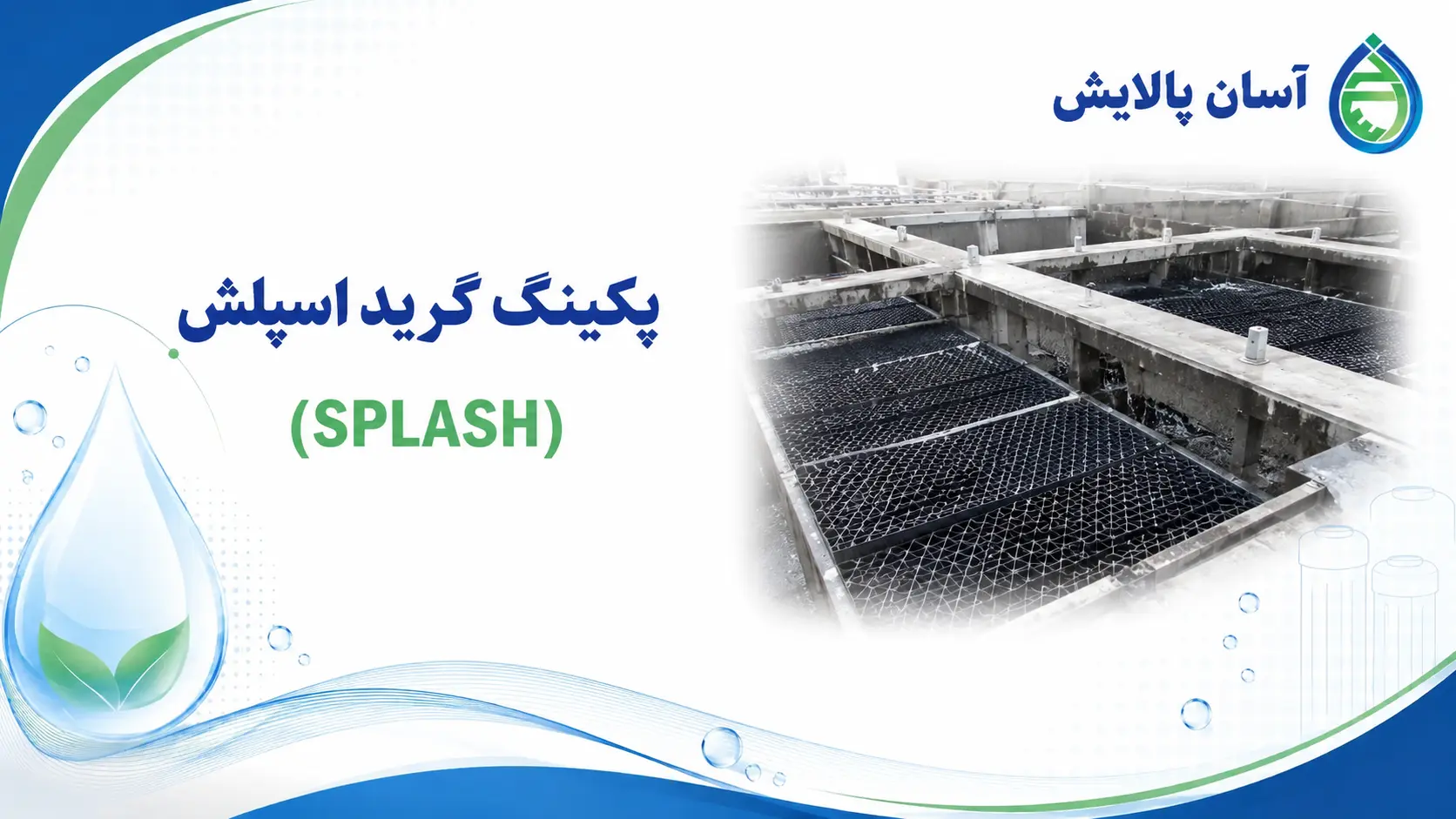

پکینگ ها معمولا در دو نوع فیلمی و اسپلش تولید می شوند. پکینگ فیلمی برای آب های با کیفیت مناسب و رسوب کمتر کاربرد دارد و سطح انتقال حرارت بالایی ایجاد می کند. پکینگ اسپلش در برابر رسوب و گرفتگی مقاومت بیشتری دارد و برای آب های آلوده یا دارای املاح بالا گزینه مناسبی است.
جنس، ضخامت ورق، گام، ارتفاع، مقاومت حرارتی و میزان تحمل رسوب از مهم ترین عوامل موثر بر قیمت پکینگ برج خنک کننده هستند.

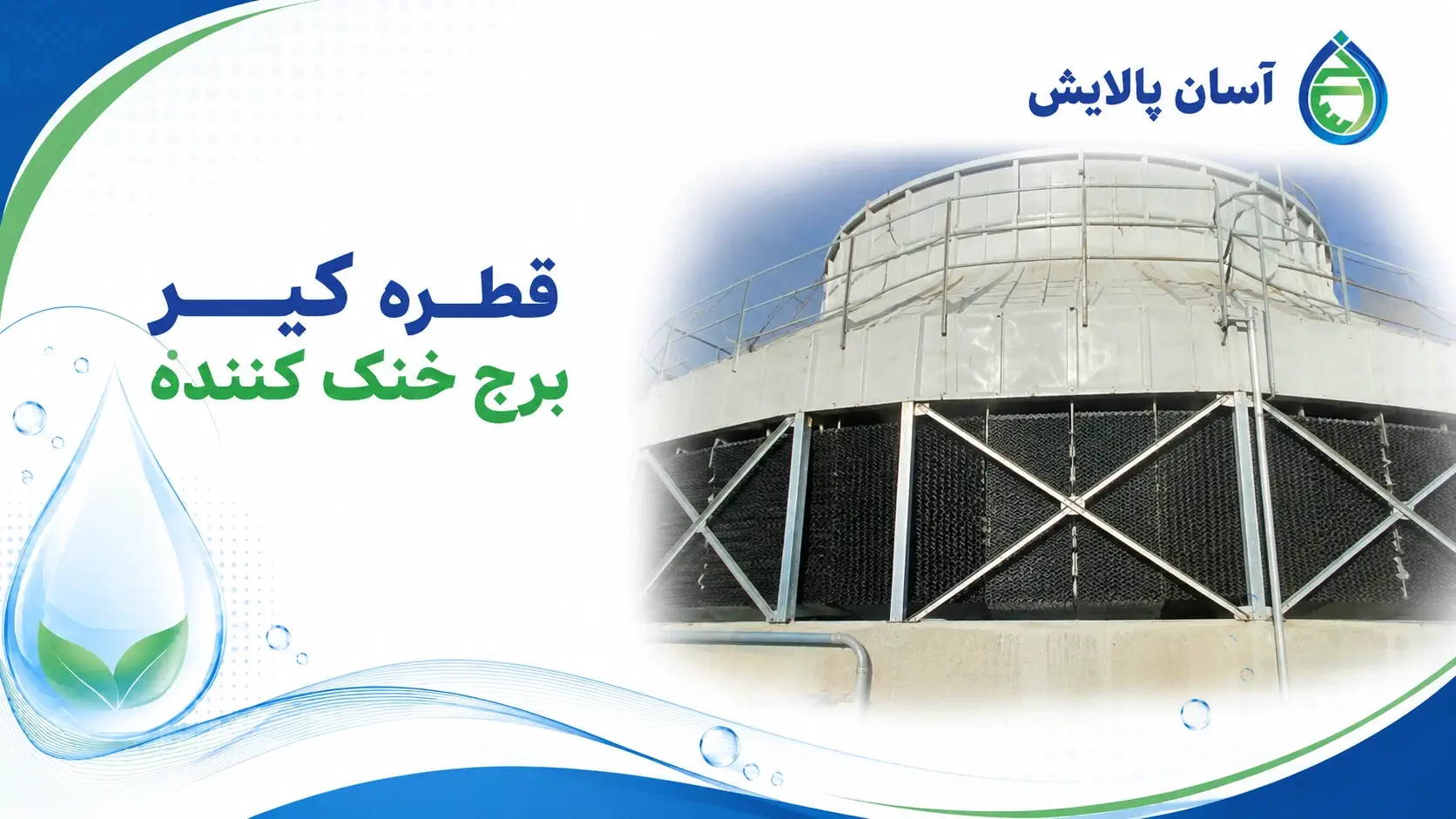

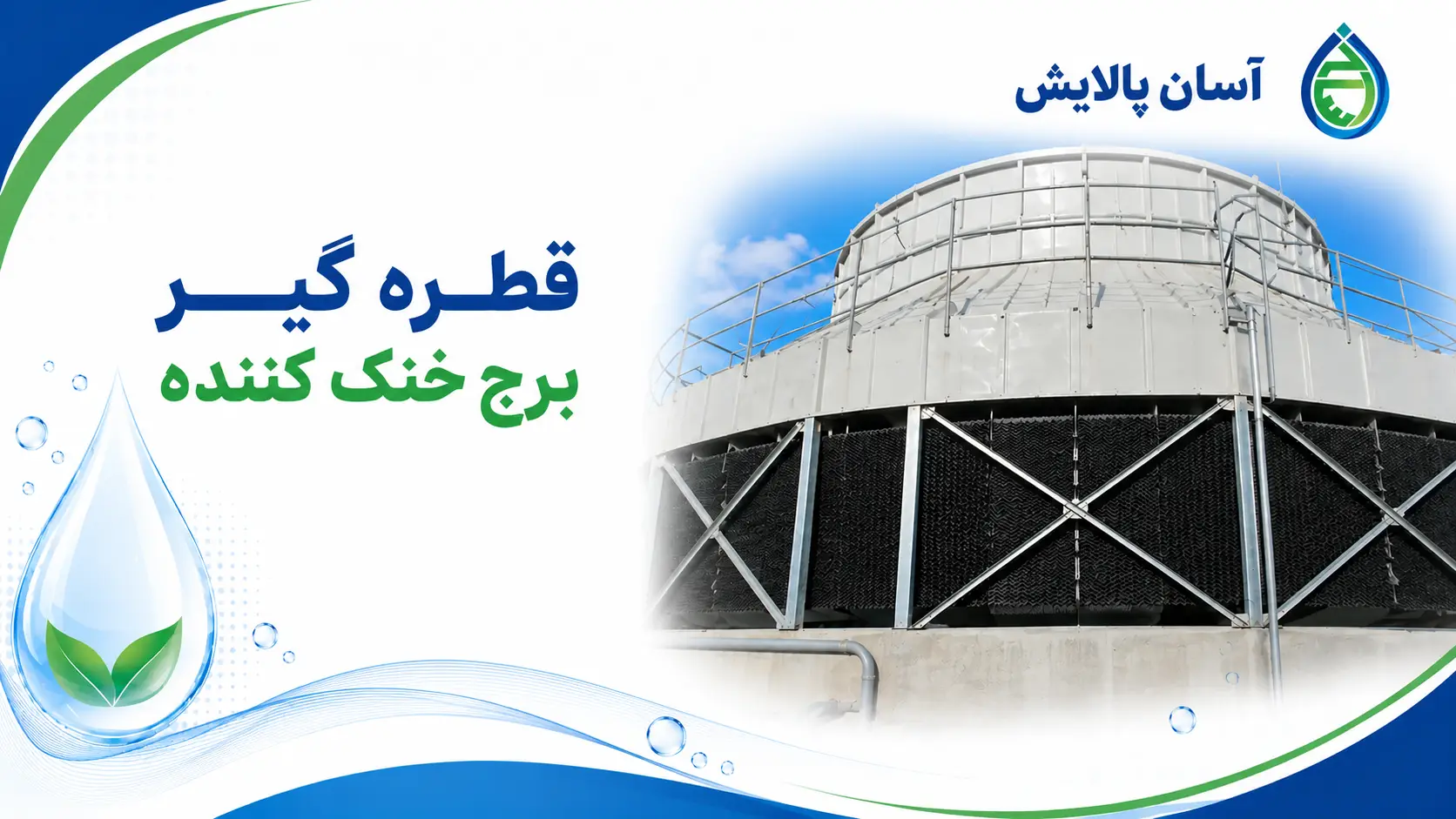

قطره گیر برج خنک کننده از خروج قطرات آب همراه با جریان هوا جلوگیری می کند. این قطعه در بخش بالایی برج و پیش از خروج هوا نصب می شود و با تغییر مسیر جریان، قطرات آب را جدا کرده و به داخل دستگاه باز می گرداند.
استفاده از قطره گیر مناسب باعث کاهش هدررفت آب، جلوگیری از پاشش آب در محیط، کاهش خوردگی تجهیزات اطراف و کنترل مصرف مواد شیمیایی می شود. قطره گیرها معمولا از مواد پلیمری مانند پی وی سی یا پلی پروپیلن ساخته می شوند و در مدل های تیغه ای، لانه زنبوری و بلوکی عرضه می شوند.
تعداد شکست مسیر، جنس مواد اولیه، ضخامت، ابعاد و میزان افت فشار از عوامل موثر بر انتخاب و قیمت قطره گیر هستند.
نازل برج خنک کننده وظیفه توزیع و پاشش یکنواخت آب روی سطح پکینگ را بر عهده دارد. عملکرد صحیح نازل باعث می شود تمام سطح پکینگ مرطوب شده و انتقال حرارت با حداکثر راندمان انجام شود.
نازل ها در مدل های ثابت، چرخشی، دایره پاش، مربع پاش و حلزونی تولید می شوند. انتخاب نوع نازل به فشار آب، دبی مورد نیاز، فاصله نصب، نوع برج و سطح پوشش بستگی دارد.
گرفتگی نازل، شکستگی بدنه یا توزیع نامناسب آب می تواند باعث ایجاد نقاط خشک روی پکینگ و کاهش ظرفیت خنک کنندگی برج شود. قطر دهانه، جنس بدنه، الگوی پاشش و دبی عبوری از مهم ترین مشخصات فنی نازل کولینگ تاور هستند.
فن برج خنک کننده جریان هوای لازم برای خنک شدن آب را تامین می کند. این قطعه با مکش یا دمش هوا، شرایط مناسب برای تبخیر بخشی از آب و کاهش دمای جریان اصلی را به وجود می آورد.
فن های برج خنک کننده معمولا در مدل های محوری و سانتریفیوژ تولید می شوند. فن محوری به دلیل دبی هوای بالا و مصرف انرژی مناسب، کاربرد گسترده ای در برج های خنک کننده دارد. جنس پره ها نیز می تواند از آلومینیوم، فایبرگلاس، پلی آمید یا مواد کامپوزیتی باشد.
قطر فن، تعداد پره، زاویه پره، دور موتور، حجم هوادهی و مقاومت در برابر خوردگی از عوامل اصلی تعیین کننده عملکرد و قیمت فن برج خنک کننده هستند.
فن دک یا عرشه فن، بخش نگهدارنده مجموعه فن در بالای برج خنک کننده است. سیلندر فن نیز جریان هوا را هدایت کرده و از پراکندگی نامناسب هوا در اطراف پروانه جلوگیری می کند.
طراحی دقیق سیلندر فن باعث کاهش برگشت جریان هوا، افزایش راندمان هوادهی و کاهش مصرف انرژی می شود. فاصله میان نوک پره و بدنه سیلندر باید استاندارد باشد تا ضمن جلوگیری از برخورد پره ها، افت جریان هوا نیز به حداقل برسد.
فن دک و سیلندر فن معمولا از فایبرگلاس، ورق فلزی گالوانیزه یا مواد مقاوم در برابر رطوبت ساخته می شوند.
بدنه و پنل های برج خنک کننده از تجهیزات داخلی دستگاه در برابر شرایط محیطی محافظت می کنند. این بخش باید در برابر رطوبت، خوردگی، تابش خورشید، تغییرات دما و ضربه مقاومت کافی داشته باشد.
در برج های خنک کننده فایبرگلاس، پنل ها از مواد کامپوزیتی مقاوم ساخته می شوند. در برج های صنعتی نیز ممکن است از ورق گالوانیزه، استیل، بتن یا چوب اشباع شده استفاده شود.
کیفیت رزین، ضخامت لایه، نوع الیاف، پوشش سطحی، ابعاد و طراحی سازه از عوامل موثر بر استحکام و قیمت بدنه برج خنک کننده هستند.
الکتروموتور نیروی لازم برای چرخش فن برج خنک کننده را تامین می کند. انتخاب توان مناسب موتور باید بر اساس قطر فن، دور مورد نیاز، حجم هوادهی، نوع انتقال قدرت و شرایط کاری انجام شود.
الکتروموتورهای مورد استفاده در کولینگ تاور باید در برابر رطوبت، گرد و غبار و شرایط محیطی نامناسب مقاومت داشته باشند. درجه حفاظت بدنه، کلاس عایق بندی، توان، دور موتور، ولتاژ و نحوه نصب از مهم ترین مشخصات فنی الکتروموتور هستند.
استفاده از موتور ضعیف باعث کاهش هوادهی و افزایش دمای آب می شود. موتور بیش از حد بزرگ نیز می تواند مصرف برق و هزینه اولیه دستگاه را افزایش دهد.
شفت موتور وظیفه انتقال نیروی چرخشی از الکتروموتور به فن یا گیربکس را بر عهده دارد. این قطعه باید دارای مقاومت مکانیکی بالا، تراز مناسب و حداقل میزان ارتعاش باشد.
شفت ها معمولا از فولاد، استیل یا مواد کامپوزیتی تولید می شوند. وزن پایین، مقاومت در برابر خوردگی و بالانس مناسب از مزایای شفت های کامپوزیتی است.
عدم هم محوری، خوردگی، خم شدگی یا خرابی کوپلینگ شفت می تواند باعث ایجاد لرزش، فشار به یاتاقان ها و آسیب دیدن موتور یا گیربکس شود.
گیربکس برج خنک کننده برای کاهش دور الکتروموتور و انتقال گشتاور مناسب به فن استفاده می شود. این تجهیز بیشتر در برج های خنک کننده صنعتی و دستگاه های با ظرفیت بالا کاربرد دارد.
نسبت تبدیل، توان قابل انتقال، نوع چرخ دنده، کیفیت یاتاقان ها، سیستم روانکاری و مقاومت در برابر شرایط مرطوب از مهم ترین عوامل انتخاب گیربکس هستند.
کنترل منظم سطح روغن، بررسی صدا و لرزش، تعویض روانکار و تنظیم دقیق محورهای ورودی و خروجی می تواند عمر گیربکس را افزایش دهد.
آب پخش کن یا اسپرینکلرهد در برج های خنک کننده مدور برای توزیع آب روی پکینگ استفاده می شود. فشار آب باعث چرخش بازوهای اسپرینکلر شده و آب از طریق نازل های نصب شده روی بازوها پاشیده می شود.
اسپرینکلرهد باید بتواند آب را به صورت یکنواخت در تمام سطح برج توزیع کند. جنس بدنه، قطر ورودی، تعداد بازوها، ابعاد برج، دبی آب و کیفیت بلبرینگ از مشخصات مهم این قطعه هستند.
خرابی بلبرینگ، گرفتگی نازل ها یا نامتعادل بودن بازوها می تواند باعث توقف چرخش و کاهش راندمان برج شود.
ابزارهای اندازه گیری برای کنترل شرایط کاری و تشخیص سریع اختلالات برج خنک کننده استفاده می شوند. این تجهیزات می توانند شامل دماسنج، فشارسنج، فلومتر، لرزش سنج، سطح سنج، کنترل کننده رسانایی آب و تجهیزات اندازه گیری کیفیت آب باشند.
اندازه گیری دمای آب ورودی و خروجی امکان بررسی عملکرد حرارتی برج را فراهم می کند. کنترل لرزش نیز برای تشخیص خرابی فن، شفت، یاتاقان یا گیربکس اهمیت زیادی دارد.
استفاده از ابزار دقیق مناسب می تواند از بروز خرابی های ناگهانی جلوگیری کرده و هزینه های تعمیر و نگهداری را کاهش دهد.
فلوتر برج خنک کننده وظیفه کنترل سطح آب در حوضچه را بر عهده دارد. با کاهش سطح آب، فلوتر مسیر ورود آب جبرانی را باز می کند و پس از رسیدن آب به سطح تنظیم شده، جریان ورودی را می بندد.
فلوترها در مدل های مکانیکی و الکترونیکی عرضه می شوند. انتخاب سایز مناسب فلوتر باید بر اساس ظرفیت برج، میزان تبخیر، فشار آب ورودی و حجم حوضچه انجام شود.
عملکرد نامناسب فلوتر می تواند باعث کمبود آب، ورود هوا به پمپ، سرریز حوضچه یا افزایش مصرف آب شود.
لوور ورودی هوا در بخش مکش برج نصب می شود و جریان هوا را به صورت کنترل شده وارد دستگاه می کند. این قطعه علاوه بر هدایت هوا، از پاشش آب به خارج برج، ورود اجسام خارجی و تابش مستقیم نور خورشید به حوضچه جلوگیری می کند.
لوورها معمولا از پی وی سی، پلی پروپیلن، فایبرگلاس یا مواد مقاوم در برابر خوردگی ساخته می شوند. طراحی مناسب لوور باید ضمن جلوگیری از خروج آب، کمترین افت فشار را در مسیر هوا ایجاد کند.
گام تیغه، زاویه نصب، ضخامت، ابعاد و جنس مواد اولیه بر عملکرد و قیمت لوور تاثیرگذار هستند.
شیر شناور الکترونیکی برای کنترل دقیق سطح آب حوضچه برج خنک کننده استفاده می شود. این سیستم معمولا شامل سنسور سطح، کنترلر و شیر برقی است و نسبت به فلوترهای مکانیکی دقت بیشتری دارد.
شیرهای شناور الکترونیکی برای برج های صنعتی، سیستم های اتوماتیک و مجموعه هایی که کنترل دقیق مصرف آب اهمیت دارد، گزینه مناسبی هستند. این تجهیزات می توانند به تابلو برق، سیستم هشدار و سامانه کنترل مرکزی متصل شوند.
ولتاژ کاری، نوع سنسور، سایز شیر، فشار قابل تحمل و درجه حفاظت از مشخصات مهم این تجهیزات محسوب می شوند.
درزگیرها برای آب بندی محل اتصال پنل ها، لوله ها، حوضچه و بخش های مختلف برج خنک کننده استفاده می شوند. این مواد از نشت آب، ورود رطوبت به سازه و خوردگی اتصالات جلوگیری می کنند.
چسب های صنعتی، نوارهای آب بندی، سیلیکون، ماستیک و پوشش های رزینی از رایج ترین مواد درزگیر در کولینگ تاور هستند. انتخاب نوع درزگیر باید با توجه به جنس بدنه، دمای کار، تماس دائم با آب و شرایط محیطی انجام شود.
پوشش های محافظ نیز برای افزایش مقاومت سطوح فلزی و کامپوزیتی در برابر خوردگی، مواد شیمیایی و اشعه خورشید استفاده می شوند.
هیتر حوضچه برج خنک کننده از یخ زدگی آب در فصل سرد جلوگیری می کند. یخ زدن آب می تواند به حوضچه، لوله ها، پمپ، فلوتر و سایر تجهیزات آسیب وارد کند.
المنت حوضچه معمولا به همراه ترموستات و کنترلر دما نصب می شود. با کاهش دمای آب تا حد تعیین شده، هیتر روشن شده و پس از رسیدن دما به محدوده مناسب خاموش می شود.
توان المنت، حجم حوضچه، حداقل دمای محیط، جنس غلاف، ولتاژ و سیستم کنترل از عوامل مهم در انتخاب هیتر برج خنک کننده هستند.
قیمت تجهیزات برج خنک کننده به نوع قطعه، جنس مواد اولیه، ابعاد، ظرفیت، برند، کیفیت ساخت و شرایط سفارش بستگی دارد. برای مثال قیمت پکینگ بر اساس نوع، گام، ضخامت و حجم مورد نیاز تعیین می شود، در حالی که قیمت فن به قطر، تعداد پره، جنس پره و میزان هوادهی وابسته است.
نوسانات قیمت مواد پلیمری، فلزات، الکتروموتور و تجهیزات وارداتی نیز می تواند بر قیمت نهایی قطعات کولینگ تاور تاثیر بگذارد. به همین دلیل برای دریافت قیمت دقیق، لازم است مشخصات برج، ظرفیت دستگاه، ابعاد قطعه و شرایط کاری اعلام شود.
در زمان خرید لوازم و قطعات برج خنک کننده، توجه به مشخصات فنی و سازگاری قطعه با دستگاه اهمیت زیادی دارد. انتخاب محصول تنها بر اساس قیمت ممکن است باعث کاهش راندمان، افزایش مصرف انرژی یا خرابی زودهنگام تجهیزات شود.
در آسان پالایش امکان بررسی و انتخاب انواع تجهیزات برج خنک کننده برای پروژه های صنعتی، تجاری و تاسیساتی فراهم شده است. برای انتخاب دقیق تر می توانید اطلاعاتی مانند نوع برج، ظرفیت، دبی آب، ابعاد دستگاه، مدل قطعه قبلی و شرایط محیطی را ارائه دهید تا محصول مناسب با نیاز مجموعه مشخص شود.
استفاده از قطعات استاندارد، نصب صحیح و سرویس دوره ای می تواند عملکرد برج خنک کننده را بهبود دهد، مصرف آب و برق را کنترل کند و هزینه های تعمیرات را کاهش دهد.
