تصفیه فاضلاب به روش mbr چیست؟ مراحل، مزایا و معایب

امروزه با افزایش جمعیت شهری، گسترش صنایع و محدودیت روزافزون منابع آب شیرین، تصفیه فاضلاب به یکی از مهم ترین چالش های محیط زیستی تبدیل شده است. روش های سنتی مانند لجن فعال متعارف، اگرچه سال هاست در تصفیه خانه های شهری و صنعتی به کار می روند، اما به دلیل محدودیت هایی مانند نیاز به فضای زیاد، راندمان پایین در حذف برخی آلاینده ها و مشکلات بهره برداری، دیگر پاسخگوی نیازهای پیشرفته نیستند.

در این میان، تصفیه فاضلاب به روش MBR یا بیوراکتور غشایی به عنوان یکی از پیشرفته ترین و کارآمدترین فناوری های تصفیه فاضلاب در دهه های اخیر مطرح شده است. این روش با ترکیب هوشمندانه تصفیه بیولوژیکی و فیلتراسیون غشایی، خروجی با کیفیتی بسیار بالاتر از سیستم های مرسوم ارائه می دهد و در طیف گسترده ای از کاربردهای شهری، صنعتی و بهداشتی قابل استفاده است.

اما MBR دقیقا چه فرآیندی است؟ چه مراحلی دارد؟ کجا باید از آن استفاده کرد؟ و مهم تر از همه، آیا برای شرایط و نیازهای شما مناسب است؟ در این مقاله به تمام این سوال ها پاسخ می دهیم.

تصفیه فاضلاب به روش MBR چیست؟

تصفیه فاضلاب به روش MBR یک فرآیند پیشرفته تصفیه زیستی است که در آن، فرآیند بیولوژیکی لجن فعال با فیلتراسیون غشایی در یک سیستم یکپارچه ترکیب می شود. به جای آنکه لجن از آب تصفیه شده از طریق ته نشینی ثقلی جدا شود، این جداسازی توسط غشاهایی با منافذ بسیار ریز انجام می گیرد.

نتیجه این ترکیب، حذف مرحله تصفیه شیمیایی و ته نشینی ثانویه از فرآیند است؛ یعنی سیستم هم کم جاتر است، هم پساب خروجی با کیفیت بسیار بالاتری تولید می کند. سیستم MBR قادر است BOD را به کمتر از 5 میلی گرم بر لیتر و COD را به کمتر از 20 میلی گرم بر لیتر کاهش دهد و کدورت پساب خروجی را به کمتر از یک واحد NTU برساند.

بیوراکتور غشایی چیست؟

بیوراکتور غشایی (MBR) از دو بخش اصلی تشکیل شده است:

• بیوراکتور: محفظه ای که در آن میکروارگانیسم ها (باکتری ها و تک یاخته ها) در حضور اکسیژن، مواد آلی فاضلاب را تجزیه می کنند. این همان اصل لجن فعال است که در تصفیه خانه های متعارف هم به کار می رود.
• ماژول غشایی: مجموعه ای از غشاهای میکروفیلتراسیون (MF) یا اولترافیلتراسیون (UF) با منافذ بسیار ریز که وظیفه جداسازی توده زیستی (لجن) از آب تصفیه شده را به عهده دارند. این غشاها می توانند داخل بیوراکتور (تغییر شکل غوطه ور) یا در یک واحد جداگانه خارجی قرار گیرند.

تفاوت اصلی MBR با تصفیه فاضلاب به روش لجن فعال متعارف در همین جداسازی است. در سیستم متعارف، لجن از آب از طریق زلال ساز ثانویه و نیروی ثقل جدا می شود؛ اما در MBR، غشا این کار را با دقت و راندمان بسیار بیشتری انجام می دهد و حتی باکتری ها و ویروس ها نیز در پساب خروجی باقی نمی مانند.

مراحل تصفیه فاضلاب به روش MBR

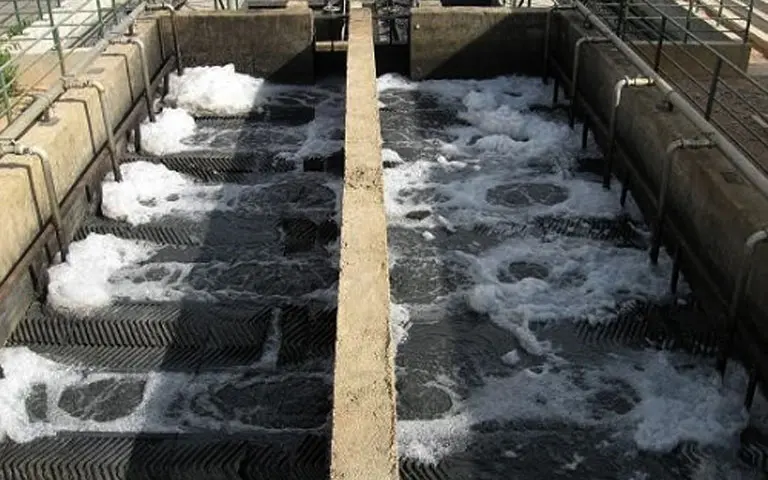

مرحله اول: پیش تصفیه

پیش از ورود فاضلاب به بیوراکتور، باید ذرات درشت و ناخالصی های مکانیکی حذف شوند تا به غشاها که یکی از اصلی ترین اجرای این پکیج تصفیه فاضلاب است آسیب نرسد. این مرحله شامل عبور فاضلاب از صافی های ریزمنفذ، آشغالگیر و در برخی موارد ظروف رسوب گیری اولیه است. کنترل دقیق مرحله پیش تصفیه در سیستم MBR اهمیت بیشتری نسبت به سیستم های متعارف دارد، زیرا ذرات درشت می توانند مستقیما به غشاها آسیب بزنند و عمر مفید آنها را کاهش دهند.

مرحله دوم: تصفیه بیولوژیکی

فاضلاب پس از پیش تصفیه وارد مخزن بیوراکتور می شود. در اینجا، جمعیت متراکمی از میکروارگانیسم ها (زیست توده یا Biomass) در حضور هوادهی مداوم، مواد آلی محلول و معلق فاضلاب را به عنوان منبع غذایی مصرف می کنند و آن ها را به دی اکسید کربن، آب و توده زیستی تبدیل می کنند. غلظت جامدات معلق مایع مخلوط در سیستم های MBR معمولا بین 8 تا 12 گرم بر لیتر است، که به مراتب بیشتر از سیستم های لجن فعال متعارف (2 تا 4 گرم بر لیتر) است. این تراکم بالاتر، راندمان تجزیه بیولوژیکی را افزایش می دهد.

مرحله سوم: هوادهی (Aeration)

هوادهی در سیستم MBR دو وظیفه همزمان دارد: نخست، تامین اکسیژن مورد نیاز میکروارگانیسم ها برای تجزیه مواد آلی؛ دوم، ایجاد جریان آشفته در اطراف غشاها برای جلوگیری از رسوب گرفتگی. هوادهی درشت حباب معمولا برای تمیز نگه داشتن سطح غشا به کار می رود، در حالی که هوادهی ظریف حباب برای تامین اکسیژن زیستی استفاده می شود. مدیریت صحیح هوادهی یکی از کلیدی ترین عوامل در بهینه سازی مصرف انرژی و عمر غشا در سیستم MBR است.

مرحله چهارم: فیلتراسیون غشایی

پساب حاوی توده زیستی از میان غشاهای میکروفیلتراسیون یا اولترافیلتراسیون عبور می کند. این غشاها با منافذی در محدوده 0.04 تا 0.4 میکرومتر، تمام جامدات معلق، باکتری ها و بخش عمده ای از ویروس ها را حذف می کنند. آب تصفیه شده از سمت دیگر غشا خارج می شود، در حالی که لجن و زیست توده در محیط بیوراکتور باقی می مانند و به چرخه بازمی گردند. این مرحله جایگزین مرحله ته نشینی ثانویه در سیستم های متعارف می شود.

مرحله پنجم: مدیریت لجن

در سیستم MBR، به دلیل عملکرد در SRT (زمان ماند جامدات) بالا، تولید لجن اضافی به مراتب کمتر از سیستم های متعارف است. از یک کیلوگرم COD، در سیستم های متعارف حدود 0.3 تا 0.4 کیلوگرم توده زیستی تولید می شود، اما در MBR این مقدار به 0 تا 0.2 کیلوگرم می رسد. مقداری از لجن مازاد به صورت دوره ای از سیستم خارج و به خطوط پردازش لجن منتقل می شود.

مرحله ششم: شستشو و نگهداری غشا

غشاها در طول زمان دچار رسوب گرفتگی می شوند و باید به صورت منظم تمیز شوند. این تمیزکاری در دو سطح انجام می گیرد: شستشوی فیزیکی دوره ای با جریان معکوس آب یا بکواش که معمولا هر چند دقیقه یک بار انجام می شود، و شستشوی شیمیایی دوره ای با محلول های کلر، اسید یا پراکسید هیدروژن که بسته به شرایط هر چند هفته یا ماه یک بار اجرا می شود. برنامه ریزی دقیق برای تمیزکاری غشاها نقش مستقیمی در کاهش هزینه های بهره برداری و افزایش طول عمر سیستم دارد.

کاربردهای تصفیه فاضلاب به روش MBR

تصفیه فاضلاب شهری و مسکونی

یکی از رایج ترین کاربردهای MBR، تصفیه فاضلاب خانگی، شهری و مجتمع های مسکونی است. در مناطقی که فضای کافی برای احداث تصفیه خانه های متعارف وجود ندارد، یا استانداردهای کیفی پساب خروجی بسیار سختگیرانه است، MBR بهترین گزینه محسوب می شود. پساب خروجی این سیستم از نظر میکروبی و فیزیکوشیمیایی کیفیت بسیار بالایی دارد و می تواند برای آبیاری فضای سبز، شستشوی معابر یا حتی تزریق به آب های زیرزمینی استفاده شود.

تصفیه فاضلاب بیمارستانی

فاضلاب بیمارستانی حاوی انواع باکتری های بیماری زا، ویروس ها، مواد دارویی و ترکیبات شیمیایی خطرناک است. سیستم MBR به دلیل حذف موثر میکروارگانیسم ها توسط غشاهای ریز منفذ، یک گزینه ایمن و کارآمد برای تصفیه فاضلاب بیمارستان، مراکز درمانی و کلینیک هاست. پساب خروجی استانداردهای سختگیرانه بهداشتی را برآورده می سازد و خطر آلودگی محیط زیست به پاتوژن های بیمارستانی به حداقل می رسد.

تصفیه فاضلاب صنعتی

صنایع مختلف مانند صنایع غذایی، داروسازی، کاغذسازی، نساجی، فلزکاری و پتروشیمی فاضلاب های پیچیده ای با بار آلی بالا، رنگ دهی و ترکیبات سمی تولید می کنند. MBR با توجه به توانایی عملکرد در غلظت های بالای زیست توده و جداسازی دقیق غشایی، می تواند تصفیه فاضلاب صنعتی با پیچیدگی های بالا را با راندمان بالا تصفیه کند. بازیابی آب صنعتی تصفیه شده برای استفاده مجدد در فرآیندهای تولیدی، یکی از مهم ترین مزایای اقتصادی MBR در صنایع است.

تصفیه فاضلاب هتل ها و مجتمع های تجاری

در هتل های بزرگ، مراکز خرید، پردیس های دانشگاهی و اداری، تولید فاضلاب زیاد و نیاز به استفاده مجدد از آب تصفیه شده (مثلا برای آبیاری یا فلاش توالت ها) MBR را به گزینه ای اقتصادی و عملی تبدیل می کند. این سیستم به دلیل کم جایی و عملکرد کم بو، حتی در داخل ساختمان ها نیز قابل نصب است.

تصفیه فاضلاب در مناطق دور از دسترس

برای مناطقی که امکان اتصال به شبکه فاضلاب شهری وجود ندارد، مانند روستاها، پایگاه های نظامی، معادن، سکوهای نفتی و مناطق بدون زیرساخت، MBR به صورت پکیج های کامپکت و خودکفا طراحی می شود. این پکیج ها قابلیت جابجایی دارند و با حداقل نیروی انسانی قابل بهره برداری هستند.

بازیابی آب برای آبیاری کشاورزی

در کشورهایی مانند ایران که با کم آبی و استرس آبی مواجه هستند، بازیابی و استفاده مجدد از پساب های شهری و کشاورزی اهمیت راهبردی دارد. پساب تصفیه شده توسط MBR از نظر بهداشتی و کیفی برای آبیاری محصولات کشاورزی، فضای سبز و باغبانی مناسب است و می تواند کمبود آب در بخش کشاورزی را تا حد قابل توجهی جبران کند.

انواع غشاهای مورد استفاده در تصفیه فاضلاب به روش MBR

غشاهای الیاف توخالی

رایج ترین نوع غشا در سیستم های MBR، غشاهای الیاف توخالی هستند. این غشاها از دسته ای از لوله های بسیار باریک با قطر چند دهم میلیمتر تشکیل شده اند که آب از دیواره آنها عبور می کند. مزایای این نوع غشا عبارت است از: سطح فیلتراسیون بسیار بالا در فضای کوچک، عملکرد مناسب در فرآیند شستشوی معکوس، مقاومت خوب در برابر رسوب گرفتگی و هزینه نسبتا پایین تر. این غشاها معمولا در سیستم های غوطه ور استفاده می شوند.

غشاهای تخت

غشاهای تخت یا صفحه ای، سطوح مسطح فیلتراسیون هستند که به صورت عمودی در داخل بیوراکتور قرار می گیرند. فاصله بین صفحات امکان جریان آشفته هوا را فراهم می کند که مانع از رسوب گرفتگی می شود. این نوع غشا برای فاضلاب های با غلظت جامدات بالا مناسب تر است و تمیزکاری آن آسان تر از الیاف توخالی است، اما چگالی سطح فیلتراسیون در واحد حجم آن پایین تر است.

غشاهای چند لوله

غشاهای چند لوله از دسته ای از لوله های غشایی تشکیل شده اند که درون یک پوسته استوانه ای استاندارد قرار دارند. آب از داخل به خارج لوله جریان می یابد. این نوع غشا معمولا در سیستم های خارجی استفاده می شود و در مقایسه با الیاف توخالی، مقاومت بیشتری در برابر رسوب گرفتگی دارد اما فضای بیشتری نیاز دارد. از این غشاها بیشتر در کاربردهای صنعتی با فاضلاب های پیچیده استفاده می شود.

غشاهای میکروفیلتراسیون (MF) در برابر اولترافیلتراسیون (UF)

از نظر اندازه منافذ، غشاهای به کار رفته در MBR به دو دسته اصلی تقسیم می شوند:

مزایای تصفیه فاضلاب به روش MBR

کیفیت بسیار بالای پساب خروجی

پساب خروجی از سیستم MBR از نظر BOD، COD، TSS و شاخص های میکروبی استانداردهای بسیار سختگیرانه ای را برآورده می کند. کیفیت این پساب به حدی است که در بسیاری از موارد بدون نیاز به تصفیه تکمیلی می توان آن را مجددا استفاده کرد. جامدات معلق خروجی عملا نزدیک به صفر است و باکتری ها به طور کامل حذف می شوند.

نیاز به فضای کمتر

یکی از مهم ترین مزایای MBR نسبت به سیستم های لجن فعال متعارف، فضای بسیار کمتری است که برای احداث نیاز دارد. با حذف زلال سازهای ثانویه حجیم، سیستم MBR می تواند در 30 تا 50 درصد فضای کمتری نسبت به تصفیه خانه های متعارف با همان ظرفیت احداث شود. این ویژگی در مناطق شهری که زمین گران است یا فضای کافی وجود ندارد، اهمیت اقتصادی ویژه ای دارد.

تولید لجن مازاد کمتر

در سیستم MBR به دلیل عملکرد در SRT بالا، میکروارگانیسم ها فرصت بیشتری برای مصرف زیست توده خود دارند. این باعث می شود تولید لجن مازاد به میزان قابل توجهی کاهش یابد. کمتر بودن لجن یعنی هزینه کمتر برای پردازش، حمل و دفع آن؛ موضوعی که در مقیاس بزرگ به صرفه جویی های چشمگیری منجر می شود.

انعطاف پذیری و مقیاس پذیری

سیستم های MBR به صورت ماژولار طراحی می شوند و افزودن ظرفیت در صورت نیاز آسان است. این ویژگی آنها را برای پروژه هایی که در آینده ممکن است گسترش یابند بسیار مناسب می کند. همچنین پکیج های MBR کامپکت امکان نصب در فضاهای محدود مانند زیرزمین ساختمان ها را فراهم می کنند.

امکان استفاده مجدد از پساب (Reuse)

کیفیت بالای پساب خروجی MBR، آن را به گزینه ای ایده آل برای کاربردهای استفاده مجدد از آب تبدیل می کند. پساب تصفیه شده می تواند برای آبیاری، خنک کاری صنعتی، فلاش توالت، شستشوی معابر و حتی با تصفیه تکمیلی برای آب آشامیدنی استفاده شود.

کنترل خودکار و بهره برداری آسان تر

سیستم های MBR مدرن قابلیت اتوماسیون کامل و کنترل از راه دور دارند. با توجه به حذف زلال ساز ثانویه و کاهش تعداد مراحل فرآیندی، بهره برداری از سیستم نسبتا ساده تر است و نیاز به اپراتور متخصص به صورت شبانه روزی کمتر است.

مقاومت در برابر تغییرات بار آلودگی

در سیستم MBR، غلظت بالای زیست توده و جداسازی مستقل زمان ماند هیدرولیکی (HRT) از زمان ماند جامدات (SRT) باعث می شود سیستم در برابر نوسانات ناگهانی در بار آلودگی ورودی مقاومت بهتری داشته باشد و کیفیت پساب خروجی یکنواخت تر باقی بماند.

معایب تصفیه فاضلاب به روش MBR

هزینه سرمایه گذاری اولیه بالا

یکی از اصلی ترین موانع توسعه MBR، هزینه بالای سرمایه گذاری اولیه آن است. غشاها گران قیمت هستند و تجهیزات مکانیکی و الکتریکی مورد نیاز نسبت به سیستم های متعارف پیچیده تر و پرهزینه تر می باشند. با این حال، باید این هزینه را در برابر صرفه جویی در زمین، هزینه دفع لجن و کیفیت بالاتر پساب خروجی سنجید.

مصرف انرژی بیشتر

سیستم MBR به دلیل هوادهی مداوم، پمپاژ مایع مخلوط، ایجاد فشار عبور از غشا و سیستم های شستشو، مصرف برق بیشتری نسبت به تصفیه متعارف دارد. تامین اکسیژن از طریق فشرده سازی هوا، پمپاژ لجن و شستشوی غشاها همه به انرژی نیاز دارند. در پروژه های بزرگ، بهینه سازی مصرف انرژی از طریق طراحی دقیق سیستم هوادهی و مدیریت هوشمند عملکرد می تواند این هزینه را به میزان قابل توجهی کاهش دهد.

رسوب گرفتگی غشا

مشکل اصلی و چالش برانگیزترین جنبه سیستم های MBR، پدیده Fouling یا رسوب گرفتگی غشاست. در طول زمان، مواد آلی، معدنی و زیستی روی سطح و داخل منافذ غشا تجمع می یابند و شار عبوری آب را کاهش می دهند. این مشکل نیاز به برنامه منظم شستشوی فیزیکی و شیمیایی دارد و در صورت مدیریت نادرست می تواند به کاهش شدید عملکرد سیستم و آسیب به غشاها منجر شود.

هزینه تعویض غشاها

غشاهای MBR عمر محدودی دارند و پس از چند سال عملکرد (بسته به نوع فاضلاب و کیفیت بهره برداری معمولا 5 تا 10 سال) باید تعویض شوند. هزینه تعویض غشاها می تواند بخش قابل توجهی از هزینه های بهره برداری بلندمدت سیستم را تشکیل دهد. انتخاب صحیح نوع غشا و رعایت دستورالعمل های نگهداری، عمر مفید آن ها را افزایش می دهد.

نیاز به پیش تصفیه دقیق

برخلاف سیستم های متعارف که تحمل نسبی بیشتری در برابر ذرات درشت دارند، در MBR باید پیش تصفیه بسیار دقیقی انجام شود. حضور روغن آزاد (چربی های حیوانی یا روغن های معدنی)، ذرات ساینده و الیاف می تواند به سرعت غشاها را آسیب برساند یا رسوب گرفتگی شدیدی ایجاد کند.

پیچیدگی فنی و نیاز به متخصص

طراحی، راه اندازی و بهره برداری از سیستم MBR نیازمند دانش فنی تخصصی است. مدیریت پارامترهایی مانند TMP (فشار اختلافی غشا)، MLSS، نرخ شار و برنامه شستشو باید توسط افراد متخصص انجام شود. در مناطقی که دسترسی به کارشناسان متخصص محدود است، این موضوع می تواند یک چالش جدی باشد.

طراحی و ساخت تصفیه خانه برای تصفیه پساب به روش MBR

طراحی تصفیه خانه MBR یک فرآیند چند مرحله ای است که باید با دقت و بر اساس مشخصات دقیق فاضلاب ورودی و استانداردهای پساب خروجی مورد نیاز انجام شود. گام های اصلی در طراحی و ساخت یک تصفیه خانه MBR عبارتند از:

1. آنالیز فاضلاب ورودی: قبل از هر چیز باید ترکیب دقیق فاضلاب از نظر BOD، COD، TSS، TN، TP، pH، دمای فاضلاب، جریان روزانه و نوسانات آن به طور کامل اندازه گیری شود. این اطلاعات پایه طراحی را شکل می دهند.
2. تعیین استانداردهای پساب خروجی: بسته به کاربرد نهایی پساب خروجی (تخلیه به محیط، آبیاری، استفاده مجدد صنعتی)، استانداردهای مختلفی باید رعایت شوند که این الزامات بر انتخاب نوع غشا و طراحی فرآیند تاثیر مستقیم دارند.
3. انتخاب آرایش سیستم: MBR می تواند در دو آرایش اصلی طراحی شود: غوطه ور) که غشاها درون بیوراکتور قرار دارند و خارجی که غشاها در یک واحد جداگانه هستند. هر کدام مزایا و معایب خاص خود را دارند.
4. ابعادسنجی مخزن بیوراکتور: بر اساس دبی ورودی، بار آلی و پارامترهای طراحی مانند HRT و SRT، حجم مخزن محاسبه می شود.
5. انتخاب نوع و تعداد ماژول غشایی: بر اساس شار طراحی و سطح غشای مورد نیاز، نوع و تعداد ماژول ها تعیین می شود.
6. طراحی سیستم هوادهی: شامل طراحی دمنده ها، لوله کشی هوا، دیفیوزرهای درشت حباب (برای تمیز نگه داشتن غشا) و ظریف حباب (برای تامین اکسیژن زیستی).
7. سیستم کنترل و اتوماسیون: نصب سنسورهای TMP، DO، pH، کدورت و MLSS به همراه سیستم کنترل PLC برای پایش و مدیریت خودکار فرآیند.

برای دستیابی به بهترین عملکرد و کمترین هزینه چرخه عمر، طراحی تصفیه خانه MBR حتما باید توسط متخصصان مجرب این حوزه انجام شود.

جمع بندی

تصفیه فاضلاب به روش MBR یک فناوری پیشرفته و اثبات شده است که با ترکیب تصفیه بیولوژیکی و فیلتراسیون غشایی، پساب خروجی با کیفیتی به مراتب بالاتر از سیستم های متعارف تولید می کند، در فضای کمتری جا می گیرد و لجن کمتری تولید می کند. این مزایا آن را به گزینه ای ایده آل برای پروژه هایی تبدیل می کند که محدودیت فضا دارند، استانداردهای کیفی سختگیرانه ای باید رعایت کنند یا می خواهند پساب تصفیه شده را مجددا استفاده کنند.

در مقابل، هزینه سرمایه گذاری بالاتر، مصرف انرژی بیشتر و چالش رسوب گرفتگی غشا از جمله معایبی هستند که باید با دقت در برابر مزایای آن سنجیده شوند. انتخاب MBR باید بر اساس آنالیز دقیق فاضلاب ورودی، الزامات پساب خروجی و شرایط اقتصادی پروژه صورت گیرد.
