تصفیه فاضلاب به روش sbr چیست؟ مراحل، هزینه و نحوه انجام

روش SBR برخلاف سیستم های پیوسته سنتی، تمام مراحل تصفیه را در یک راکتور واحد و به صورت دوره ای انجام می دهد. این ویژگی باعث شده تا پکیج تصفیه فاضلاب SBR در طیف گسترده ای از کاربردها، از فاضلاب شهری گرفته تا پساب صنایع غذایی، داروسازی و پتروشیمی، مورد استفاده قرار گیرد.

اگر با مفهوم SBR آشنا نیستید یا می خواهید بدانید این سیستم چطور کار می کند، چه مراحلی دارد، هزینه ساخت تصفیه فاضلاب با این روش چقدر است و آیا برای موقعیت شما مناسب است یا نه، این مقاله را تا پایان بخوانید.

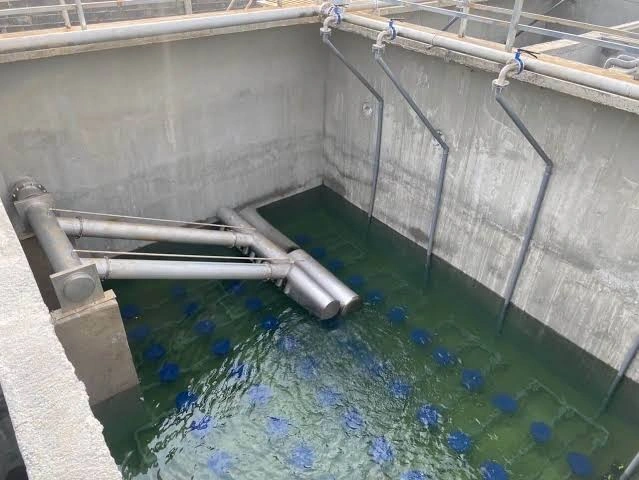

تصفیه فاضلاب به روش SBR چیست؟

SBR مخفف عبارت Sequencing Batch Reactor است که در فارسی به آن «راکتور ناپیوسته متوالی» یا «راکتور دسته ای زنجیره ای» می گویند. این فناوری نوعی سیستم تصفیه بیولوژیکی هوازی است که بر پایه فرایند لجن فعال کار می کند، با این تفاوت که تمام مراحل تصفیه، یعنی هوادهی، ته نشینی و تخلیه، در یک مخزن واحد و به صورت متوالی در زمان های مشخص انجام می شود.

در سیستم های لجن فعال معمولی، فاضلاب از چند حوضچه جداگانه عبور می کند: ابتدا وارد حوضچه هوادهی می شود، سپس به حوضچه ته نشینی منتقل شده و در پایان پساب تصفیه شده خارج می شود. اما در روش SBR تمام این مراحل در همان راکتور اتفاق می افتد و نیازی به ساخت چند حوضچه مجزا نیست.

این روش که مورد تایید سازمان های حفاظت محیط زیست در سطح بین المللی است، یک گزینه فشرده و چند منظوره برای تصفیه فاضلاب ارائه می دهد. سیستم SBR قادر است در یک راکتور واحد عملیات متعادل سازی، زلال سازی اولیه، تصفیه بیولوژیکی و ته نشینی ثانویه را همزمان پوشش دهد.

تفاوت SBR با روش های پیوسته

در سیستم های پیوسته مثل حوضچه های لجن فعال معمولی، فاضلاب به طور مداوم وارد سیستم می شود و خروجی نیز مداوم تخلیه می گردد. این ساختار نیاز به تجهیزات تصفیه فاضلاب بیشتر، فضای بزرگ تر و مدیریت پیچیده تر دارد.

در مقابل، SBR به صورت دسته ای کار می کند. یعنی فاضلاب در یک دوره زمانی مشخص وارد راکتور می شود، در آن راکتور تصفیه کامل می شود و سپس پساب تصفیه شده تخلیه می گردد. این چرخه بارها تکرار می شود. این ساختار دسته ای باعث می شود اپراتور کنترل بیشتری بر فرایند داشته باشد و تنظیم زمان هر مرحله بر اساس کیفیت فاضلاب ورودی امکان پذیر باشد.

چه زمانی باید از سیستم تصفیه فاضلاب SBR استفاده کنیم؟

انتخاب روش تصفیه فاضلاب به عوامل متعددی بستگی دارد، از جمله حجم فاضلاب، نوع آلاینده ها، استانداردهای خروجی مورد نیاز و محدودیت های فضا و بودجه. سیستم SBR در موقعیت های زیر گزینه مناسبی است:

1. دبی متغیر یا متناوب: اگر حجم فاضلاب تولیدی شما در طول روز یا فصل نوسان دارد، SBR می تواند با تنظیم زمان هر چرخه با این نوسانات سازگار شود. این ویژگی برای صنایع فصلی مثل کارخانه های قند و شکر، کشتارگاه ها و مجتمع های گردشگری بسیار مناسب است.
2. فضای محدود: چون تمام مراحل تصفیه در یک راکتور انجام می شود، نیاز به ساخت حوضچه های متعدد نیست. بنابراین در پروژه هایی که زمین کافی وجود ندارد، SBR یک راه حل فشرده و اقتصادی محسوب می شود.
3. نیاز به حذف نیتروژن و فسفر: سیستم SBR قادر است با تنظیم دوره های هوازی و بی هوازی در چرخه های متوالی، فرایند نیتریفیکاسیون و دنیتریفیکاسیون را در همان راکتور انجام دهد. این قابلیت برای فاضلاب هایی که باید استانداردهای سختگیرانه دفع نیتروژن را رعایت کنند، بسیار ارزشمند است.
4. فاضلاب با بار آلی متوسط تا کم: این سیستم برای تصفیه فاضلاب با بار آلی کم تا متوسط بهترین کارایی را دارد. کاربردهای رایج شامل تصفیه خانه های شهری، مجتمع های مسکونی، هتل ها، بیمارستان ها، کارخانه های غذایی، پالایشگاه ها، صنایع داروسازی، خمیر کاغذ و نساجی است.
5. بودجه محدود برای نیروی انسانی: با توجه به قابلیت اتوماسیون بالای SBR، این سیستم می تواند با نیروی کمتری اداره شود و هزینه های بهره برداری را کاهش دهد.

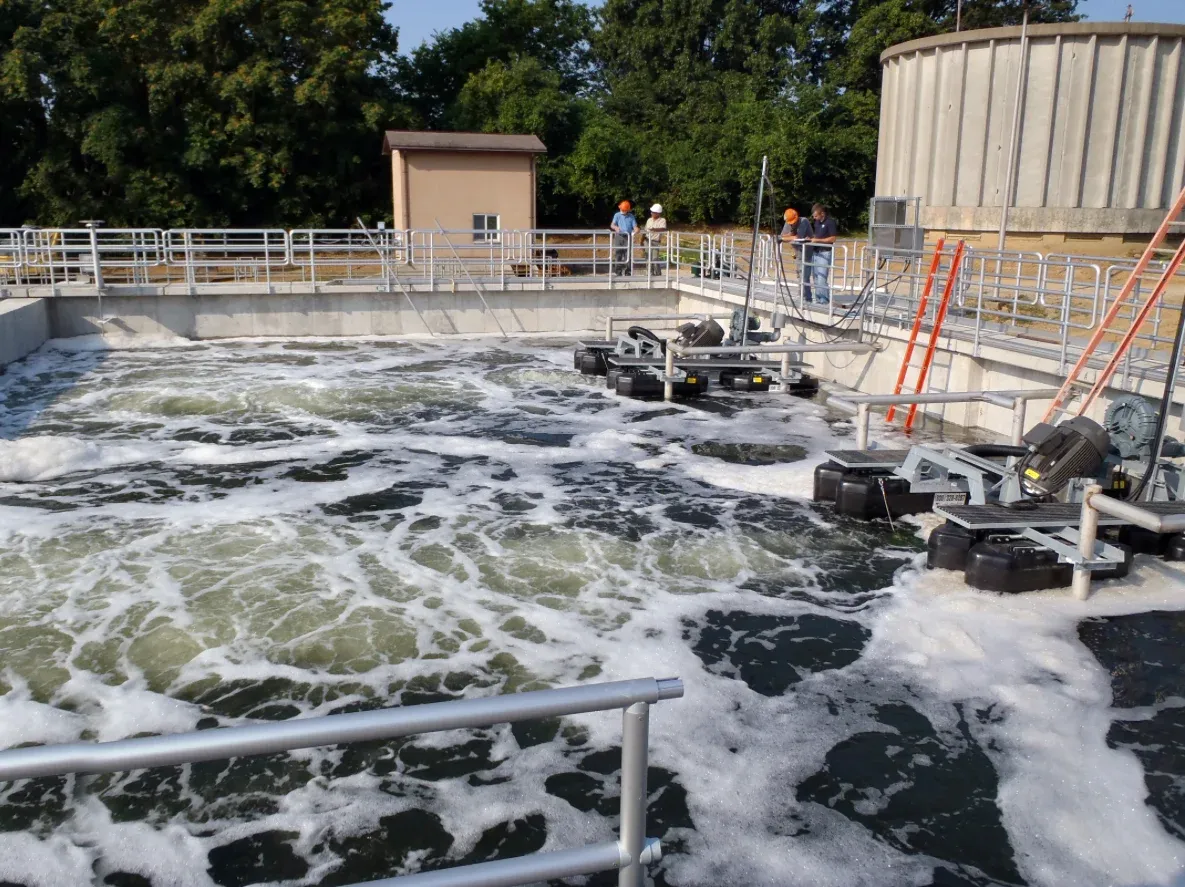

تصفیه فاضلاب به روش SBR چگونه انجام می شود؟

عملکرد سیستم SBR بر پایه میکروارگانیسم های هوازی است که آلاینده های آلی فاضلاب را تجزیه می کنند. این میکروارگانیسم ها به صورت لجن فعال در کف راکتور جمع می شوند و در هر چرخه با فاضلاب تازه وارد شده واکنش بیولوژیکی انجام می دهند.

فرایند SBR در قالب یک چرخه زمانی مشخص انجام می شود. هر چرخه معمولا بین ۴ تا ۸ ساعت طول می کشد، اگرچه این مدت بر اساس نوع فاضلاب و استانداردهای خروجی مورد نیاز قابل تنظیم است. در طول هر چرخه، پمپ ها، هواده ها و شیرهای خروجی به صورت خودکار و با زمان بندی دقیق فعال و غیرفعال می شوند.

در پروژه های بزرگ تر مثل تصفیه فاضلاب بهداشتی، معمولا دو یا چند راکتور SBR به صورت موازی کار می کنند تا جریان ورودی فاضلاب به صورت پیوسته پذیرش شود، حتی وقتی یکی از راکتورها در مرحله ته نشینی یا تخلیه است.

مراحل تصفیه فاضلاب به روش SBR

یک چرخه کامل در سیستم SBR از ۵ مرحله اصلی تشکیل شده است که به ترتیب انجام می شوند:

مرحله اول: پر کردن

این مرحله با ورود فاضلاب خام به داخل راکتور آغاز می شود. فاضلاب از طریق لوله ورودی و شیرهای کنترل وارد مخزن می شود تا سطح آن از حدود ۲۵ درصد ظرفیت راکتور (که از چرخه قبل باقی مانده) به ۱۰۰ درصد برسد.

مرحله پر کردن ممکن است به شکل های مختلفی انجام شود:

• پر کردن ساکت: فاضلاب بدون هوادهی وارد راکتور می شود. این حالت شرایط بی هوازی ایجاد می کند که برای حذف فسفر بیولوژیکی مفید است.
• پر کردن با هوادهی: همزمان با ورود فاضلاب، هوادهی نیز انجام می شود تا واکنش های بیولوژیکی زودتر شروع شوند.
• پر کردن با اختلاط: فاضلاب وارد شده با محتوای راکتور مخلوط می شود اما هوادهی فعال انجام نمی گیرد. این حالت برای فرایند دنیتریفیکاسیون مناسب است.

مدت زمان این مرحله معمولا ۲۵ تا ۳۵ درصد از کل زمان چرخه را به خود اختصاص می دهد.

مرحله دوم: واکنش

پس از پر شدن راکتور، ورود فاضلاب قطع می شود و مرحله واکنش بیولوژیکی آغاز می گردد. در این مرحله، هواده ها به صورت کامل فعال شده و اکسیژن کافی به داخل راکتور تزریق می کنند. میکروارگانیسم های لجن فعال از این اکسیژن برای تجزیه مواد آلی، تبدیل آمونیاک به نیترات (نیتریفیکاسیون) و حذف BOD استفاده می کنند.

این مرحله طولانی ترین بخش چرخه SBR است و معمولا بین ۳۵ تا بیش از ۵۰ درصد از کل زمان چرخه را در بر می گیرد. در اینجا بیشترین مصرف انرژی سیستم اتفاق می افتد، چون دمنده ها و هواده ها با توان کامل کار می کنند.

در برخی پروژه ها، مرحله واکنش به دوره های متناوب هوازی و بی هوازی تقسیم می شود تا فرایند دنیتریفیکاسیون (تبدیل نیترات به نیتروژن گازی) نیز در همین راکتور انجام شود.

مرحله سوم: ته نشینی

با پایان یافتن مرحله واکنش، هواده ها خاموش می شوند و راکتور به حالت سکون کامل در می آید. در این مرحله هیچ جریان ورودی یا خروجی وجود ندارد و محیط داخل راکتور کاملا آرام است.

در این شرایط، لجن فعال که حاوی میکروارگانیسم های تصفیه کننده است به تدریج به کف راکتور ته نشین می شود و یک لایه زلال در بالای راکتور تشکیل می گردد.

سیستم ته نشینی در فرایند SBR نسبت به حوضچه های ته نشینی پیوسته عملکرد بهتری دارد، چون در سیستم های پیوسته جریان ورودی فاضلاب اغلب باعث اختلال در فرایند ته نشینی می شود. اما در SBR چون راکتور کاملا ساکن است، جداسازی جامد از مایع با کیفیت بالاتری انجام می شود. این مرحله معمولا ۲۰ تا ۳۰ درصد از کل زمان چرخه را به خود اختصاص می دهد.

مرحله چهارم: تخلیه

پس از اینکه لجن به کف ته نشین شد و لایه زلال در بالای راکتور شکل گرفت، مرحله تخلیه آغاز می شود. در این مرحله، یک دکانتر یا سرریز شناور به آرامی پساب زلال شده را از سطح راکتور جمع آوری کرده و از سیستم خارج می کند.

طراحی دکانتر در این مرحله بسیار مهم است. دکانتر باید طوری تنظیم شود که فقط لایه زلال بالایی را تخلیه کند و از برهم خوردن لایه لجن ته نشین شده در کف جلوگیری نماید. در غیر این صورت، کیفیت پساب خروجی کاهش می یابد.

پساب خروجی این مرحله که «سوپرناتانت» نامیده می شود، به استاندارد خروجی لازم رسیده و آماده دفع به محیط یا استفاده مجدد است. بسته به نیاز، این پساب ممکن است قبل از دفع نهایی از مرحله گندزدایی (کلرزنی یا UV) نیز عبور داده شود.

در این مرحله بخشی از لجن اضافی نیز از کف راکتور خارج می شود تا غلظت لجن در سیستم در حد مناسب نگه داشته شود.

مرحله پنجم: استراحت

آخرین مرحله فرایند SBR، مرحله استراحت یا خارج از دسترس است. در این مرحله راکتور آماده دریافت دسته بعدی فاضلاب می شود. مدت این مرحله متغیر است و بستگی دارد به اینکه چرخه بعدی چه زمانی باید شروع شود.

این مرحله در سیستم های تک راکتوری معمولا کوتاه است. اما در سیستم هایی با چند راکتور موازی، مرحله استراحت یک راکتور با مرحله پر کردن راکتور دیگر هماهنگ می شود تا جریان کلی سیستم قطع نشود.

در برخی طراحی ها، از مرحله استراحت برای دفع لجن اضافی، سرویس تجهیزات یا تنظیم پارامترهای عملیاتی استفاده می شود.

مزایای فرایند تصفیه فاضلاب SBR

انعطاف پذیری عملیاتی بالا

یکی از برجسته ترین مزایای سیستم SBR این است که اپراتور می تواند زمان هر مرحله از چرخه را بر اساس کیفیت فاضلاب ورودی تنظیم کند. اگر بار آلی فاضلاب در یک دوره افزایش یابد، می توان مدت مرحله واکنش را طولانی تر کرد تا تصفیه کامل انجام شود. این انعطاف در سیستم های پیوسته ممکن نیست.

کاهش فضای مورد نیاز

از آنجا که تمام مراحل تصفیه بیولوژیکی در یک راکتور انجام می شود، نیازی به ساخت حوضچه های جداگانه هوادهی، ته نشینی ثانویه و پمپاژ لجن برگشتی نیست. این امر می تواند هزینه ساخت و فضای مورد نیاز را به طور قابل توجهی کاهش دهد.

عدم نیاز به پمپ برگشت لجن

در سیستم های لجن فعال معمولی، لجن ته نشین شده در حوضچه ثانویه باید با پمپ به حوضچه هوادهی برگردانده شود. در SBR چون ته نشینی و هوادهی در همان راکتور انجام می شود، این پمپ ها و خطوط لوله مربوطه حذف می شوند و سیستم ساده تر و ارزان تر می گردد.

کیفیت بالای پساب خروجی

به دلیل آرامش کامل راکتور در مرحله ته نشینی، جداسازی لجن از پساب با کیفیت بسیار بالاتری نسبت به سیستم های ته نشینی پیوسته انجام می شود. این به معنای پساب خروجی با TSS (مواد جامد معلق) کمتر و کیفیت بهتر است.

قابلیت حذف نیتروژن و فسفر در یک راکتور

سیستم SBR می تواند با تناوب دوره های هوازی و بی هوازی، فرایند نیتریفیکاسیون و دنیتریفیکاسیون و همچنین حذف بیولوژیکی فسفر را در همان راکتور واحد انجام دهد. این قابلیت در سیستم های پیوسته معمولا به تجهیزات اضافه و مراحل بیشتری نیاز دارد.

اتوماسیون و کنترل آسان

سیستم SBR به خوبی با سیستم های اتوماسیون و کنترل PLC سازگار است. زمان بندی چرخه ها، نظارت بر کیفیت پساب و تنظیم پارامترهای عملیاتی را می توان به صورت خودکار و از راه دور انجام داد. این امر نیاز به نیروی انسانی متخصص را کاهش می دهد.

مناسب برای دبی های متناوب و کم

SBR برای تصفیه خانه هایی که جریان ورودی آنها متناوب یا کم است بسیار مناسب است. مرحله پر کردن می تواند در مدت زمان طولانی تری انجام شود و راکتور را به نوعی به عنوان مخزن متعادل سازی نیز به کار برد.

معایب سیستم تصفیه فاضلاب SBR

با وجود مزایای متعدد، روش SBR محدودیت ها و معایبی هم دارد که پیش از انتخاب این سیستم باید در نظر گرفته شوند:

مصرف بالاتر انرژی در برخی شرایط

به دلیل دوره های متناوب هوادهی و خاموشی در چرخه های SBR، دمنده ها و هواده ها ممکن است نسبت به سیستم های پیوسته در برخی شرایط مصرف انرژی بیشتری داشته باشند، خصوصا وقتی فرکانس روشن و خاموش کردن تجهیزات زیاد باشد.

وابستگی بالا به سیستم کنترل و اتوماسیون

عملکرد صحیح SBR به شدت به سیستم کنترل خودکار وابسته است. خرابی تایمرها، سنسورها یا سیستم PLC می تواند کل چرخه را مختل کند و کیفیت پساب خروجی را به شدت کاهش دهد. این وابستگی در مناطق دور افتاده یا جایی که سرویس دهی تخصصی سریع دشوار است، یک ریسک عملیاتی جدی محسوب می شود.

دکانتر به عنوان نقطه بحرانی

طراحی، نصب و نگهداری دکانتر (Decanter) در سیستم SBR بسیار حیاتی است. اگر دکانتر به درستی کار نکند یا تنظیمات آن دقیق نباشد، لجن ته نشین شده ممکن است در جریان خروجی وارد شود و کیفیت پساب به شدت افت کند.

خطر پدیده Bulking (تورم لجن)

مانند سایر سیستم های لجن فعال، SBR هم در معرض پدیده Bulking یا تورم لجن قرار دارد. این حالت زمانی رخ می دهد که رشد باکتری های رشته ای در لجن افزایش می یابد و ته نشینی لجن را دشوار می کند. اگر لجن به درستی ته نشین نشود، در مرحله تخلیه وارد پساب خروجی می شود.

محدودیت در مقیاس های بسیار بزرگ

در تصفیه خانه هایی با دبی ورودی بسیار بالا، استفاده از تعداد زیادی راکتور SBR موازی ممکن است از نظر اقتصادی و مدیریتی مقرون به صرفه نباشد. در چنین مقیاس هایی، سیستم های پیوسته بزرگ معمولا گزینه بهتری هستند.

نیاز به نگهداری منظم تجهیزات مکانیکی

تجهیزات مکانیکی SBR شامل دمنده ها، دکانترها، شیرهای اتوماتیک، سنسورها و سیستم کنترل نیاز به بازرسی و نگهداری منظم دارند. افزایش تعداد این تجهیزات نسبت به برخی روش های ساده تر، هزینه های تعمیر و نگهداری را بالا می برد.

جمع بندی

تصفیه فاضلاب به روش SBR یک فناوری بیولوژیکی هوازی است که با انجام تمام مراحل تصفیه در یک راکتور واحد، هم فضا و هم هزینه ساخت را کاهش می دهد. انعطاف پذیری در تنظیم چرخه ها، کیفیت بالای پساب خروجی، قابلیت حذف نیتروژن و فسفر در یک راکتور و سازگاری با دبی های متغیر، از مهم ترین مزایایی هستند که این روش را در طیف گسترده ای از پروژه ها، از تصفیه فاضلاب شهری و صنعتی گرفته تا پساب بیمارستانی و غذایی، محبوب کرده اند.

اما مثل هر فناوری دیگری، SBR هم بدون محدودیت نیست. وابستگی به سیستم کنترل اتوماتیک، حساسیت دکانتر و خطر Bulking لجن، نکاتی هستند که در مرحله طراحی و بهره برداری باید به آنها توجه جدی شود.
